ＴＨＫ（株） クロスローラーガイド VR6 クロスローラーガイド VR6-250PX20Z
ＴＨＫ（株）

クロスローラーガイド　ＶＲ６－２５０ＰＸ２０Ｚ

商品アイコンについて
  • 型番：VR6-250PX20Z
  • 発注コード：RKM19
  • メーカー商品コード：036252500002020
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \54,600
　
注文単位 1個

  • ※11/02 23:20 時点の情報です

用途 ―
商品説明
  • クロスローラーガイド VR形
  • 精密ローラーを交互に直交させて組込んだケージが、レールに設けられたV溝をストロークの1/2だけ移動するコンパクトで剛性の高い直動システムです。
  • VR形は、精密ローラーを交互に直交させて組込んだローラーケージを、専用レールに設けられた90度V溝転動面に組合わせて使用します。2列のクロスローラーガイドを平行に組付けることにより、4方向の荷重を負荷することができます。また、予圧が与えられるので、すきまがなく剛性の高い、しかも動きの軽いスライド機構が得られます。
  • VB形は、精密鋼球を短いピッチ間隔で保持したボールケージB形と、専用レールV形を組合わせた、低摩擦で高精度な有限タイプの直動システムです。
  • OA機器および周辺機器、各種測定器、プリント基板穴明機などの精密機器や、光学測定器、光学ステージ、ハンドリング機構、レントゲン装置などのスライド部に使用されています。
  • 長寿命・高剛性：独特なローラーの保持方法で、ローラーの有効接触長さが従来品の1.7倍に増加し、しかもローラーピッチ間隔が短く、ローラー本数が多いため剛性は2倍に増加し、6倍の寿命が得られます。このため、直線運動部に生じやすい振動、衝撃に対して安全を考慮した設計ができます。
  • なめらかな動作：VR形は、各ローラーがケージで分離保持され、しかもケージに成形されたローラーポケットはローラーと面接触するため、潤滑油の保持が良く、摩耗の少ないスムーズな転がり運転が得られます。
  • 優れた耐食性：VR形、VB形には、耐食性に優れたステンレス鋼製も用意されています。
商品スペック
  • 種類：クロスローラーガイドVR形
  • 精度等級：上級
  • レール長さ(mm)：120
  • ローラー・ボール個数：21個
  • 材質：ステンレス鋼
注意事項

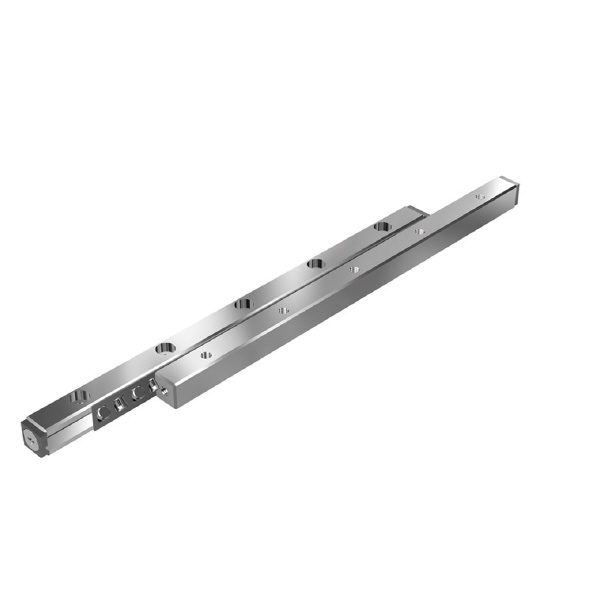

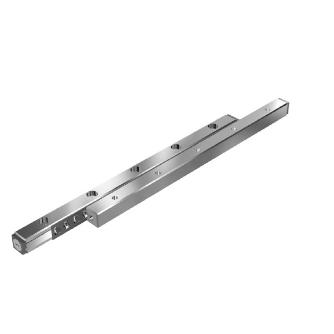

  • ＜特記事項＞＞【画像注意事項】VRのシリーズ画像です。
内容品・付属品 ―
原産国 ―
特記事項 ―
