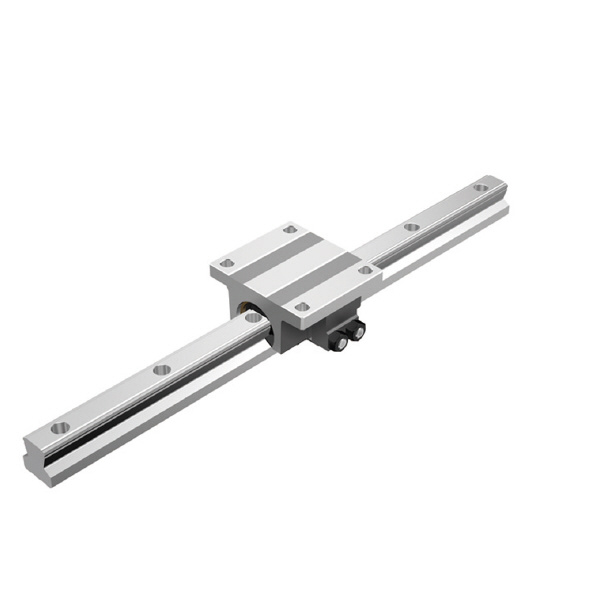

ＴＨＫ（株） LMガイド NSR ＬＭガイド NSR20TBC1SS+1000L
ＴＨＫ（株）

ＬＭガイド　ＮＳＲ２０ＴＢＣ１ＳＳ＋１０００Ｌ

商品アイコンについて
  • 型番：NSR20TBC1SS+1000L
  • 発注コード：RIH61
  • メーカー商品コード：009120316010000
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ―
　
注文単位 1個

  • ※1/29 23:30 時点の情報です

用途 ●一般産業機械ＸＹ軸●各種搬送装置●自動倉庫●パレットチェンジャ●自動塗装機●各種溶接機
商品説明
  • NSR-TBC形
  • LMケースのフランジ部に通し穴加工を施しているため、下から取付けることが可能です。
  • LMガイドシリーズの中で唯一、一体形ブロックではなく剛性のある鋳鉄製ケースに、1箇所を120度カットした円筒形のスプライン外筒が組込まれたツーピース構造となっています。従って、ケースとのはめあい面で自動調心ができるので、ラフな取付けで使用することができます。
  • あらゆる方向の荷重が負荷できる：4条のボール列は、LMレールの両肩部にそれぞれ2条ずつ配置され、上下左右からの荷重をすべて負荷できます。ただし、自動調心タイプなので、1軸での回転モーメント（M C ）は負荷できません。
  • 取付け、精度出しが容易：高い自動調整・自動調心能力を有しているため、2軸の取付精度が出ていない場合でも、LMケースで誤差を吸収し、走行性能に支障をきたさないため、機械の性能を低下させることがありません。
商品スペック
  • 種類：LMガイド
  • LMレール長さ(mm)：1000
  • LMブロック個数(個)：1(1軸に組合わせる)
  • 精度：並級
  • 防塵用部品：エンドシール+サイドシール+インナシール
  • ラジアルすきま記号：-5～+5
注意事項
  • ＜特記事項＞＞【画像注意事項】NSR-TBCのシリーズ画像です。
内容品・付属品 ―
原産国 ―
特記事項 ―
