| 用途 |
●大型旋回台座●鉄道用振り子車輌●パンタグラフ●制御装置●光学測定装置●工具研削盤●レントゲン装置●ＣＴスキャナ●医療機器●舞台装置●立体駐車場●アミューズメントマシン●ターンテーブル●工具交換装置 |
| 商品説明 |
- HCR形
- LMブロックのフランジ部にタップ加工を施したタイプです。
- LMレールとLMブロックに精密研削加工された4条列の転動面をボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
- 高精度な円弧運動が得られるRガイドは、高い実績を誇る4方向等荷重形LMガイドHSR形を基本構造として、新しい発想で開発された製品です。
- 自由な設計：LMブロック個数分の個々の動作が可能で、荷重点にLMブロックを配置すれば無駄のない構造設計になります。
- 組立時間の短縮：すべり案内やカムフォロアを使用した円弧運動に比べて、クリアランスのない高精度な運動が得られます。LMレールとLMブロックをボルトで取付けるだけなので組立てが簡単です。
- 5m以上の円弧運動が可能：旋回ベアリングでは不可能な5m以上の円弧運動が可能です。またこのような円弧運動をする装置の組立、解体、再組立が容易に行えます。
- あらゆる方向の荷重が負荷できる：HSR形を基本構造としているため、あらゆる方向の荷重が負荷できます。
|
| 商品スペック |
- 種類：LMガイド
- LMブロック個数(個)：2(1軸に組合わせる)
- 精度：並級
- 防塵用部品：エンドシール
- LMレール半径(mm)：800
- R中心角(°)：60
- ラジアルすきま(μm)：-10～+5
|
| 注意事項 |

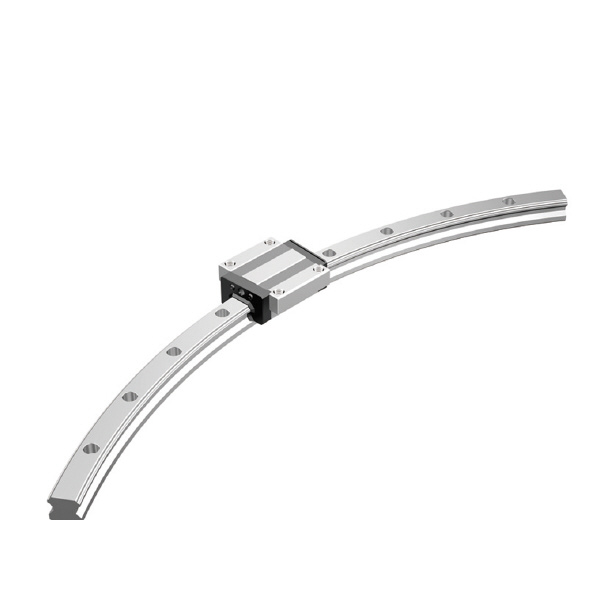

- ＜特記事項＞＞【画像注意事項】HCRのシリーズ画像です。
|
