ＴＨＫ（株） LMガイド HCR ＬＭガイド HCR35A1UU+60/600R
ＴＨＫ（株）

ＬＭガイド　ＨＣＲ３５Ａ１ＵＵ＋６０／６００Ｒ

商品アイコンについて
  • 型番：HCR35A1UU+60/600R
  • 発注コード：RIH18
  • メーカー商品コード：015135111600120
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \108,200
　
注文単位 1個

  • ※12/16 23:30 時点の情報です

用途 ●大型旋回台座●鉄道用振り子車輌●パンタグラフ●制御装置●光学測定装置●工具研削盤●レントゲン装置●ＣＴスキャナ●医療機器●舞台装置●立体駐車場●アミューズメントマシン●ターンテーブル●工具交換装置
商品説明
  • HCR形
  • LMブロックのフランジ部にタップ加工を施したタイプです。
  • LMレールとLMブロックに精密研削加工された4条列の転動面をボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
  • 高精度な円弧運動が得られるRガイドは、高い実績を誇る4方向等荷重形LMガイドHSR形を基本構造として、新しい発想で開発された製品です。
  • 自由な設計：LMブロック個数分の個々の動作が可能で、荷重点にLMブロックを配置すれば無駄のない構造設計になります。
  • 組立時間の短縮：すべり案内やカムフォロアを使用した円弧運動に比べて、クリアランスのない高精度な運動が得られます。LMレールとLMブロックをボルトで取付けるだけなので組立てが簡単です。
  • 5m以上の円弧運動が可能：旋回ベアリングでは不可能な5m以上の円弧運動が可能です。またこのような円弧運動をする装置の組立、解体、再組立が容易に行えます。
  • あらゆる方向の荷重が負荷できる：HSR形を基本構造としているため、あらゆる方向の荷重が負荷できます。
商品スペック
  • 種類：LMガイド
  • LMブロック個数(個)：1(1軸に組合わせる)
  • 精度：並級
  • 防塵用部品：エンドシール
  • LMレール半径(mm)：600
  • R中心角(°)：60
  • ラジアルすきま(μm)：-8～+4
注意事項

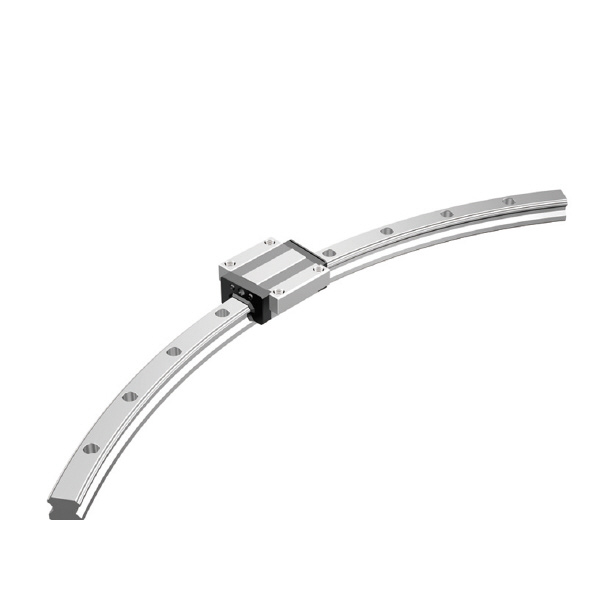

  • ＜特記事項＞＞【画像注意事項】HCRのシリーズ画像です。
内容品・付属品 ―
原産国 ―
特記事項 ―
