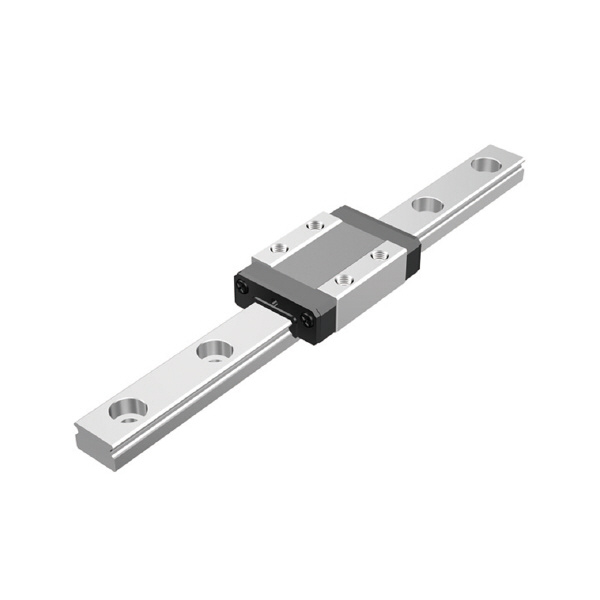

ＴＨＫ（株） LMガイド 2RSR ＬＭガイド 2RSR3WNUUC1+70LPM
ＴＨＫ（株）

ＬＭガイド　２ＲＳＲ３ＷＮＵＵＣ１＋７０ＬＰＭ

商品アイコンについて
  • 型番：2RSR3WNUUC1+70LPM
  • 発注コード：PYN12
  • メーカー商品コード：010703125400700
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥55,450
　
注文単位 1個

  • ※4/01 23:30 時点の情報です

用途 ●ＩＣ、ＬＳＩ製造装置●ハードディスクドライブ●ＯＡ機器のスライド部●ウェハ搬送装置●プリント基板組立テーブル●医療機器●電子顕微鏡の電子機器●光学ステージ●ステッパ●プロッタ装置●ＩＣボンダの送り機構●検査装置
商品説明
  • RSR-WN/WTN形
  • RSR-W形に対してLMブロック全長（L）を長くし、さらに定格荷重を増加させたミニチュアLMガイドの中で最も負荷容量の大きいタイプです。
  • RSR/RSR-W形はLMレールとLMブロックに精密研削加工された2条列の転動面をボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
  • コンパクトな構造の中でボールが循環運動し、ストロークに制限のない無限直線運動をします。
  • LMブロックは省スペースの中で剛性が得られるような形状に設計されており、大径のボールとの組合わせで、各方向に高い剛性が得られます。
  • 超コンパクト：クロスローラーガイドやボールスライドの有限ストロークタイプで問題となりやすいケージのずれがないため、信頼性の高いコンパクトな直動システムです。
  • あらゆる方向の荷重が負荷できる：あらゆる方向の荷重が受けられ、小さいモーメント荷重は1軸ガイドで十分使用できます。特にRSR-W形は有効ボールを増加しLMレール幅を広げたので、モーメントに対する剛性が増し、リニアブッシュの2軸並列使用の場合より、コンパクトで耐久性に優れた直線運動が得られます。
  • ステンレス鋼製もあります：LMブロック、LMレール、ボールをステンレス鋼にて対応することができます。
商品スペック
  • 種類：LMガイド
  • LMレール長さ(mm)：70
  • LMブロック個数(個)：2(1軸に組合わせる)
  • 精度：精密級
  • 防塵用部品：エンドシール
  • LMブロック：ステンレス鋼
  • ラジアルすきま(μm)：-0.5～0
注意事項
  • ＜特記事項＞＞【画像注意事項】RSR-WVMのシリーズ画像です。
内容品・付属品 ―
原産国 ―
特記事項 ―
