ＴＨＫ（株） LMガイド GSR ＬＭガイド GSR15T2UU+1060L
ＴＨＫ（株）

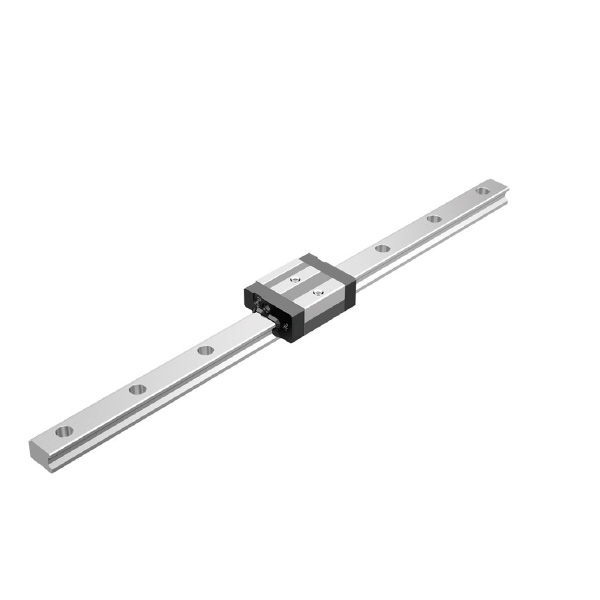

ＬＭガイド　ＧＳＲ１５Ｔ２ＵＵ＋１０６０Ｌ

商品アイコンについて
  • 型番：GSR15T2UU+1060L
  • 発注コード：PYC47
  • メーカー商品コード：005115123010600
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \31,300
　
注文単位 1個

  • ※9/08 23:30 時点の情報です

用途 ●産業用ロボット●各種搬送装置●自動倉庫●パレットチェンジャ●ＡＴＣ●扉の開閉装置●アルミ成形ベースをしようした案内装置●溶接機●塗装機●洗車機
商品説明
  • GSR-T形
  • 標準タイプです。
  • LMレールとLMブロックに精密研削加工された2条列の転動面を、ボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
  • LMブロックは、保持プレートでボールを保持しているので、ボールが脱落しません。
  • LMブロック上面に傾きを与えているので、取付ボルトで締付けるだけですきまがなくなり適切な予圧が与えられます。
  • GSR形は、サーキュラーアーク溝を採用した特殊な接触構造なので、自動調整能力が大きく、取付けの精度出しが難しい箇所や、一般産業機械などに最適です。
  • ※ GSR形は1軸では使用できません。
  • 互換性：LMレールとLMブロックには互換性があり、別々に保管することができるので、長尺のLMレールを在庫すれば、適宜切断して使用することができます。
  • コンパクト：GSR形は、全高を低くおさえた低重心構造なので、機械のコンパクト化が可能です。
  • あらゆる方向の荷重を負荷：ボールの接触角は、あらゆる方向の荷重を負荷できるように設計されているので、逆ラジアル荷重、横方向荷重、あらゆる方向のモーメントが作用する箇所にも使用できます。
商品スペック
  • 種類：LMガイド
  • LMレール長さ(mm)：1060
  • LMブロック個数(個)：2(1軸に組合わせる)
  • 精度：並級
  • 防塵用部品：エンドシール
  • LMブロックの種類：T
注意事項
  • ＜特記事項＞＞【画像注意事項】GSR-Vのシリーズ画像です。
内容品・付属品 ―
原産国 ―
特記事項 ―
