ＴＨＫ（株） LMガイド HRW14 ＬＭガイド HRW14LR1SSC1M+390LM
ＴＨＫ（株）

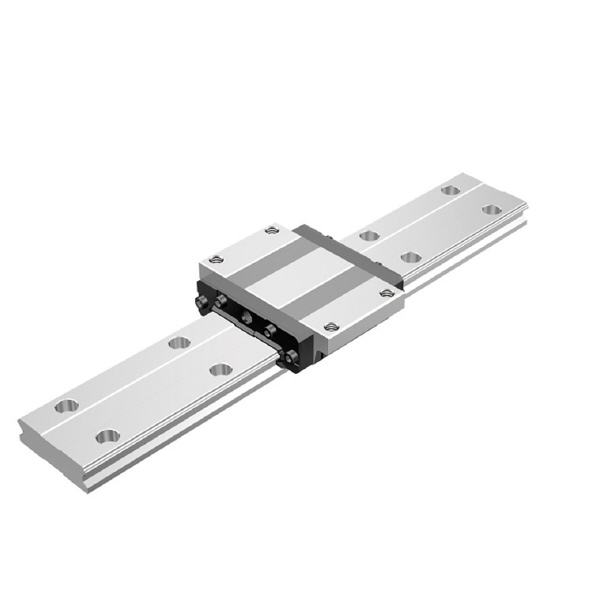

ＬＭガイド　ＨＲＷ１４ＬＲ１ＳＳＣ１Ｍ＋３９０ＬＭ

商品アイコンについて
  • 型番：HRW14LR1SSC1M+390LM
  • 発注コード：PXU21
  • メーカー商品コード：006314718003900
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \54,117
　
注文単位 1個

  • ※6/15 23:20 時点の情報です

用途 ●ICのプリント基板穴明機Ｚ軸●小型放電加工機Ｚ軸●ローダ●マシニングセンタ●ＮＣ旋盤●ロボット●ワイヤカット放電加工機●ＡＰＣ●半導体・液晶製造装置●測定器●ウェハ搬送装置●建設設備●鉄道車輌
商品説明
  • ミニチュアタイプ HRW-LRM形
  • LMブロックにタップ加工を施したタイプです。
  • LMレールとLMブロックに精密研削加工された4条列の転動面を、ボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
  • LMレールを抜いても、ボールは保持プレートで保持されているので脱落しません。（HRW12、14LR形は除く）
  • LMブロックに作用する4方向（ラジアル方向・逆ラジアル方向・横方向）に対して同一定格荷重になるよう各ボール列が接触角45度で配置されているので、あらゆる姿勢での使用が可能になり、しかもバランスの良い予圧がかけられるので、一定の低い摩擦係数を維持しながら、4方向の剛性を高めることができます。
  • レール幅を広くし、全高を低くおさえた低重心構造のため、省スペースが要求される箇所、モーメントが作用し、高剛性が要求される箇所などに1軸で使用できます。
  • コンパクト重荷重：有効ボール数が多いため、あらゆる方向に高い剛性が得られます。レール幅が広く、1軸でモーメントを十分受けられます。また、レールの断面2次モーメントが大きいため、横方向の剛性も高く、横おさえなどの補強はいりません。
  • 自動調整能力：THK独自のサーキュラーアーク溝の正面組合わせ（DFセット）による自動調整能力効果により、予圧を与えても取付誤差を吸収でき、高精度でスムーズな直線運動が得られます。
商品スペック
  • 種類：LMガイド
  • LMレール長さ(mm)：390
  • LMブロック個数(個)：1(1軸に組合わせる)
  • 精度：並級
  • 防塵用部品：エンドシール+サイドシール+インナシール
  • LMブロックがステンレス鋼：M
  • LMブロックの種類：LR
  • LMレールがステンレス鋼：M
  • ラジアルすきま記号：-5～-1
注意事項
  • ＜特記事項＞＞【画像注意事項】【注】画像はHRW-CR.jpgがあるが、カタログと形が微妙に違う
内容品・付属品 ―
原産国 ―
特記事項 ―
