ＴＨＫ（株） LMガイド HSR25R2 ＬＭガイド HSR25R2SS+520LH

ＴＨＫ（株）

ＬＭガイド　ＨＳＲ２５Ｒ２ＳＳ＋５２０ＬＨ

商品アイコンについて

型番：HSR25R2SS+520LH
発注コード：PUY75
メーカー商品コード：001525126205200
JANコード：―

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	\71,500


注文単位	1個

※10/25 23:20 時点の情報です

用途	●マシニングセンタ●ＮＣ旋盤●重切削用工作機械のＸＹＺ軸●研削盤の砥石台送り軸●重モーメント高精度が要求される場所●ＮＣフライス盤●プラノミラー●門型五面加工機●放電加工機Ｚ軸●ワイヤカット放電加工機●立体駐車場●食品機械●試験機●車両ドア●プリント基板穴明機●ＡＴＣ●建設設備機械●シールドマシン●半導体・液晶製造装置
商品説明	HSR-R形 LMブロック幅（W）を狭くし、タップ加工を施したタイプで、コンパクトな設計に最適です。 LMレールとLMブロックに精密研削加工された4条列の転動面を、ボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。 LMレールを抜いてもボールは保持プレートで保持されているので脱落しません（HSR 8、10、12形は除く）。 LMブロックに作用する4方向（ラジアル方向・逆ラジアル方向・横方向）に対して同一定格荷重になるよう各ボール列が接触角45度で配置されているので、あらゆる姿勢での使用が可能になり、しかもバランスの良い予圧がかけられるので、一定の低い摩擦係数を維持しながら、4方向の剛性を高めることができます。断面高さが低く、しかもLMブロックは高剛性に設計されているので、高精度で安定した直線運動が得られます。 4方向等荷重：LMブロックに作用する4方向（ラジアル方向・逆ラジアル方向・横方向）に対して同一定格荷重になるよう各ボール列が接触角45度で配置されているので、あらゆる姿勢での使用が可能になり、幅広い用途に利用できます。高剛性形：バランスの良い4条列配列なので十分な予圧が与えられ、無理なく4方向の剛性を高めることができます。自動調整能力：THK独自のサーキュラーアーク溝の正面組合わせ（DFセット）による自動調整能力の効果により、予圧を与えても取付誤差を吸収でき、高精度でスムーズな直線運動が得られます。優れた耐久性：予圧や偏荷重に対してもボールの差動すべりはなく、滑らかな動作が得られ、耐摩耗性に優れているため、長期間にわたり精度を維持します。ステンレス鋼製もあります：LMブロック、LMレール、ボールをステンレス鋼にて対応することができます。
商品スペック	種類：LMガイド LMレール長さ(mm)：520 LMブロック個数(個)：2(1軸に組合わせる) 精度：上級防塵用部品：エンドシール+サイドシール+インナシール LMブロックの種類：R ラジアルすきま記号：-6～+3

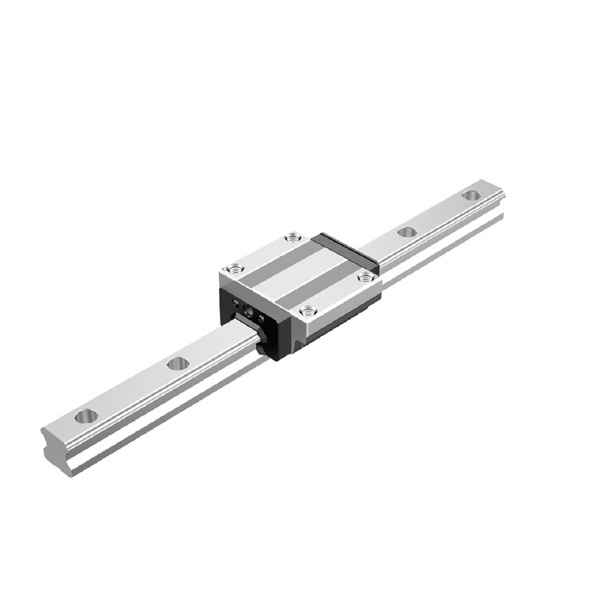

注意事項	＜特記事項＞＞【画像注意事項】HSRのシリーズ画像です。
内容品・付属品	―
原産国	―
特記事項	―
