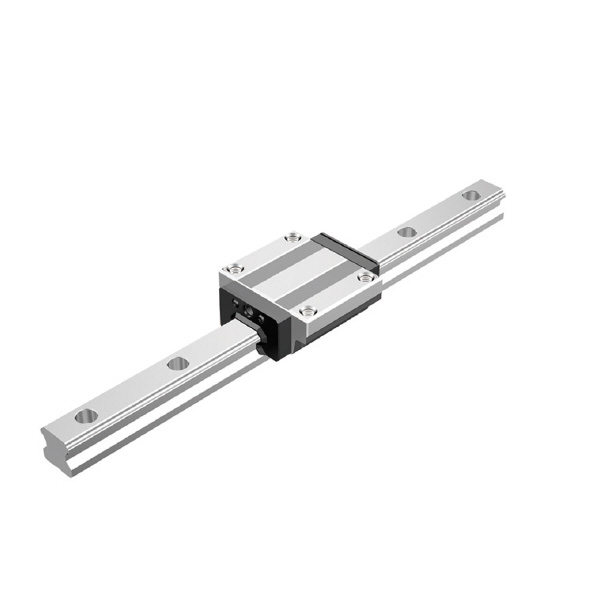

ＴＨＫ（株） LMガイド HSR20YR1 ＬＭガイド HSR20YR1SS+400LP
ＴＨＫ（株）

ＬＭガイド　ＨＳＲ２０ＹＲ１ＳＳ＋４００ＬＰ

商品アイコンについて
  • 型番：HSR20YR1SS+400LP
  • 発注コード：PUT88
  • メーカー商品コード：001520916404000
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \51,740
　
注文単位 1個

  • ※11/01 23:20 時点の情報です

用途 ●門型加工機クロスレール●木工機Ｚ軸●測定器Ｚ軸●対向使用箇所
商品説明
  • HSR-YR形
  • LMガイドを対向に使用する場合に従来はテーブル加工に時間がかかり精度も出しにくく、すきま調整が難しいなどの問題がありました。
  • HSR-YR形は、ブロック側面に取付用タップが設けられているため、構造が簡単になり、大幅な工数削減と精度アップが図れます。
  • LMレールとLMブロックに精密研削加工された4条列の転動面を、ボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
  • LMレールを抜いてもボールは保持プレートで保持されているので脱落しません（HSR 8、10、12形は除く）。
  • LMブロックに作用する4方向（ラジアル方向・逆ラジアル方向・横方向）に対して同一定格荷重になるよう各ボール列が接触角45度で配置されているので、あらゆる姿勢での使用が可能になり、しかもバランスの良い予圧がかけられるので、一定の低い摩擦係数を維持しながら、4方向の剛性を高めることができます。
  • 断面高さが低く、しかもLMブロックは高剛性に設計されているので、高精度で安定した直線運動が得られます。
  • 4方向等荷重：LMブロックに作用する4方向（ラジアル方向・逆ラジアル方向・横方向）に対して同一定格荷重になるよう各ボール列が接触角45度で配置されているので、あらゆる姿勢での使用が可能になり、幅広い用途に利用できます。
  • 高剛性形：バランスの良い4条列配列なので十分な予圧が与えられ、無理なく4方向の剛性を高めることができます。
  • 自動調整能力：THK独自のサーキュラーアーク溝の正面組合わせ（DFセット）による自動調整能力の効果により、予圧を与えても取付誤差を吸収でき、高精度でスムーズな直線運動が得られます。
  • 優れた耐久性：予圧や偏荷重に対してもボールの差動すべりはなく、滑らかな動作が得られ、耐摩耗性に優れているため、長期間にわたり精度を維持します。
  • ステンレス鋼製もあります：LMブロック、LMレール、ボールをステンレス鋼にて対応することができます。
商品スペック
  • 種類：LMガイド
  • LMレール長さ(mm)：400
  • LMブロック個数(個)：1(1軸に組合わせる)
  • 精度：精密級
  • 防塵用部品：エンドシール+サイドシール+インナシール
  • LMブロックの種類：YR
  • ラジアルすきま記号：-5～+2
注意事項
  • ＜特記事項＞＞【画像注意事項】HSRのシリーズ画像です。
内容品・付属品 ―
原産国 ―
特記事項 ―
