用途 |
― |
商品説明 |

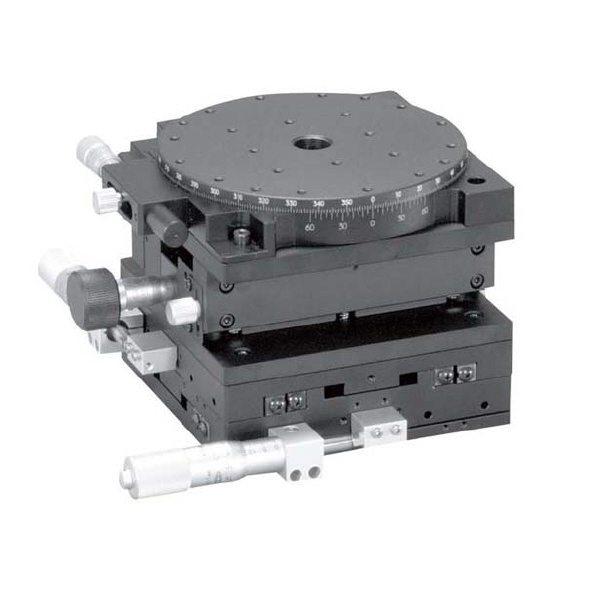

- XY軸、Z軸、回転軸のスリムステージを組み合わせた、XYZ回転ステージです。
- カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
- ステージ面の取り付けねじ穴とベース底面の取り付け穴位置に互換性があり、お客様の用途に合わせて自由な組み合わせが可能です。
|
商品スペック |
- 種別:手動ステージ/スリムステージ
- 種類:XYZ回転ステージ
- 移動方向:XYZ回転4方向
- ステージ面(mm):Φ125
- クランプ方式:XYZ軸板クランプ、回転軸複合クランプ
- 操作部取付位置:XY軸サイド
- 送り方式:XY軸MHN1-25T、Z軸CMH-13FM、回転CMH-13RM、(各軸標準マイクロメータ)
- 移動量:XY軸±12.5mm、Z軸0~10mm、回転粗動360°微動±5°
- 移動量/ツマミ1回転:XYZ軸0.5mm、回転軸約0.39°
- 目量:XYZ軸マイクロメータ式0.01mm、回転バーニヤ読み5′/マイクロメータ式0.01mm(1目盛約0.008°)
- 感度(mm):XYZ軸0.003
- 移動ガイド:XYZ軸V-CR(V溝とクロスローラ)、回転軸すり合わせ
- 移動精度(mm):真直度XY軸0.003、真直度Z軸0.005、心円度回転0.05、面振れ回転0.03
- XY直交度(mm):0.02
- 耐荷重(N(kgf)):29.4(3)
- 質量(kg):6.6
- 主要材質/表面処理:XY軸鋼材/硬質黒色クロム、Z軸回転アルミ合金/黒アルマイト梨地
- RoHS指令対応状況:RoHS指令適合品
|
注意事項 |
- 取扱説明書、外観図面(2D/3D)データはホームページ≪http://www.chuo.co.jp≫Web製品カタログよりダウンロードできます。
- ステージに取り付ける部品の平面精度にご注意下さい。ステージによって、構造上取り付ける部品の平面精度が良く出ていないと、ステージへ悪影響を及ぼし、本来の精度が発揮できない場合があります。
- ステージへの部品などの取り付けは、テーブルを手などで押えて行ってください。移動ガイドに許容以上の負荷がかかりますとガイドに傷が付き、精度が低下します。ステージへの部品などの取り付けを先に行い、ステージの取り付けを後に行うことをお勧めします。
- 手動ステージをご使用の際は、使用環境にもご注意ください。温度の極端に高いところや低いところ、温度変化の激しいところ、ほこりの多いところなどでの使用は避けください。
|
内容品・付属品 |
― |
原産国 |
― |
特記事項 |
― |
