ＴＨＫ（株） LMガイド HSR25LA2 ＬＭガイド HSR25LA2SS+2080L
ＴＨＫ（株）

ＬＭガイド　ＨＳＲ２５ＬＡ２ＳＳ＋２０８０Ｌ 廃番

商品アイコンについて
  • 型番：HSR25LA2SS+2080L
  • 発注コード：PND37
  • メーカー商品コード：001125226020800
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \145,800
　
注文単位 1個

  • ※6/14 23:20 時点の情報です

用途 ●マシニングセンタ●ＮＣ旋盤●重切削用工作機械のＸＹＺ軸●研削盤の砥石台送り軸●重モーメント高精度が要求される場所●ＮＣフライス盤●プラノミラー●門型五面加工機●放電加工機Ｚ軸●ワイヤカット放電加工機●立体駐車場●食品機械●試験機●車両ドア●プリント基板穴明機●ＡＴＣ●建設設備機械●シールドマシン●半導体・液晶製造装置
商品説明
  • HSR-LA形
  • HSR-A形と同一断面形状でLMブロック全長（L）を長くし、定格荷重を増加させたタイプです。
  • LMレールとLMブロックに精密研削加工された4条列の転動面を、ボールが転動し、LMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
  • LMレールを抜いてもボールは保持プレートで保持されているので脱落しません（HSR 8、10、12形は除く）。
  • LMブロックに作用する4方向（ラジアル方向・逆ラジアル方向・横方向）に対して同一定格荷重になるよう各ボール列が接触角45度で配置されているので、あらゆる姿勢での使用が可能になり、しかもバランスの良い予圧がかけられるので、一定の低い摩擦係数を維持しながら、4方向の剛性を高めることができます。
  • 断面高さが低く、しかもLMブロックは高剛性に設計されているので、高精度で安定した直線運動が得られます。
  • 4方向等荷重：LMブロックに作用する4方向（ラジアル方向・逆ラジアル方向・横方向）に対して同一定格荷重になるよう各ボール列が接触角45度で配置されているので、あらゆる姿勢での使用が可能になり、幅広い用途に利用できます。
  • 高剛性形：バランスの良い4条列配列なので十分な予圧が与えられ、無理なく4方向の剛性を高めることができます。
  • 自動調整能力：THK独自のサーキュラーアーク溝の正面組合わせ（DFセット）による自動調整能力の効果により、予圧を与えても取付誤差を吸収でき、高精度でスムーズな直線運動が得られます。
  • 優れた耐久性：予圧や偏荷重に対してもボールの差動すべりはなく、滑らかな動作が得られ、耐摩耗性に優れているため、長期間にわたり精度を維持します。
  • ステンレス鋼製もあります：LMブロック、LMレール、ボールをステンレス鋼にて対応することができます。
商品スペック
  • 種類：LMガイド
  • LMレール長さ(mm)：2080
  • LMブロック個数(個)：2(1軸に組合わせる)
  • 精度：並級
  • 防塵用部品：エンドシール+サイドシール+インナシール
  • LMブロックの種類：LA
  • ラジアルすきま記号：-6～+3
注意事項

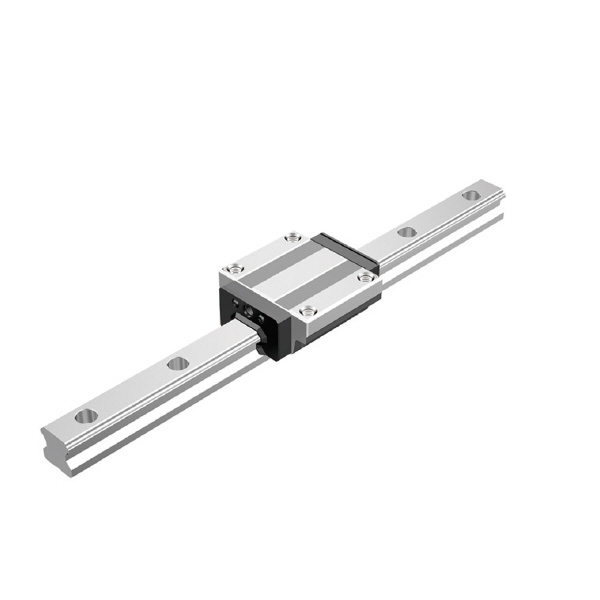

  • ＜特記事項＞＞【画像注意事項】HSRのシリーズ画像です。
内容品・付属品 ―
原産国 ―
特記事項 ―
