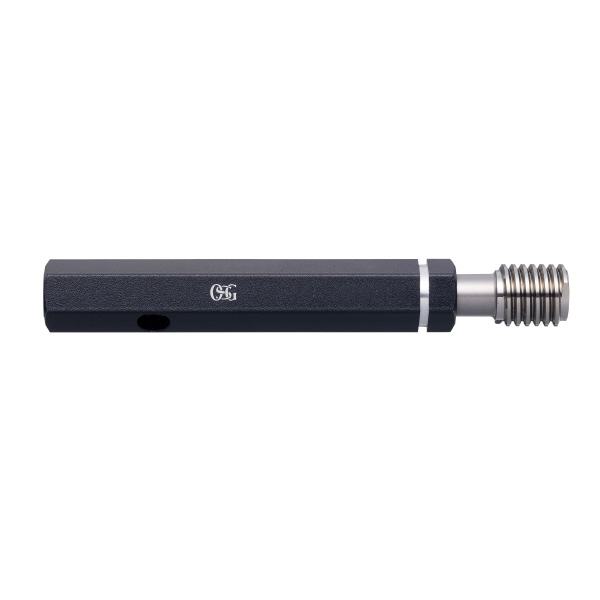

オーエスジー（株） ねじ用限界プラグゲージ(LG) 止り側 左ねじ 限界ゲージ LG 6H NP M24X1.5L
オーエスジー（株）

限界ゲージ　ＬＧ　６Ｈ　ＮＰ　Ｍ２４Ｘ１．５Ｌ

商品アイコンについて
  • 型番：LG 6H NP M24X1.5L
  • 発注コード：PFW56
  • メーカー商品コード：9319413
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \20,200
　
注文単位 1個

  • ※11/02 23:20 時点の情報です

※12/1に下記価格に改定予定です

仕切価格 ―
標準価格 \21,200
用途 ―
商品説明
  • 製品ねじが通り側ゲージを定められたはめあい長さに対し無理なく手でねじ込み、ねじの全長にわたって通り抜け、止り側ゲージを無理なく手でねじ込み、どちらか側からもゲージが2回転(ANSIアメリカ規格では3回転以内)を超えてねじ込まれなければそのねじは検査に合格となります。
商品スペック
  • G-LIST No.：GG1000
  • 呼び：M24×1.5-L
  • 商品タイプ：プラグ
  • ゲージ種類：止りねじプラグゲージ
  • ゲージ記号：NP
  • ねじタイプ：左ねじ
  • ねじの種類：メートル/JIS(ISO等級)/M
  • はめあい区分：中
  • ハンドル対角寸法E(mm)：19.6
  • ハンドル長(mm)：80
  • 通りK1(mm)：16
  • 止りK2(mm)：12
  • 通りL1(mm)：12
  • 止りL2(mm)：12
  • 重量(g)：144
  • 精度：6H
  • 検査されるねじ：めねじ有効径
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
