ＴＨＫ（株） LMガイド SHW35CA2 ＬＭガイド SHW35CA2SSC1+1240LH
ＴＨＫ（株）

ＬＭガイド　ＳＨＷ３５ＣＡ２ＳＳＣ１＋１２４０ＬＨ

商品アイコンについて
  • 型番：SHW35CA2SSC1+1240LH
  • 発注コード：OWZ67
  • メーカー商品コード：006735428212400
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \156,860
　
注文単位 1個

  • ※10/30 23:30 時点の情報です

用途 ●ICのプリント基板穴明機Ｚ軸●小型放電加工機Ｚ軸●ローダ●マシニングセンタ●ＮＣ旋盤●ロボット●ワイヤカット放電加工機●ＡＰＣ●半導体・液晶製造装置●測定器●ウェハ搬送装置●建設設備●鉄道車輌
商品説明
  • SHW-CA形
  • LMブロックのフランジ部にタップ加工を施しています。上下どちらからでも取付けることができます。
  • ボールリテーナの採用により、低騒音で長期にわたるメンテナンスフリー、優れた高速性を可能とした幅広形で、高剛性LMガイドです。
  • 幅広・低重心：LMレール幅の広い低重心構造のSHW形は、省スペースが要求される箇所、M C モーメント剛性が要求される箇所などに最適です。
  • 4方向等荷重：LMブロックに作用する4方向（ラジアル方向・逆ラジアル方向・横方向）に対して同一定格荷重になるよう各ボール列が接触角45度に配列されているので、あらゆる姿勢での使用が可能になり、幅広い用途に利用できます。
  • 自動調整能力：THK独自のサーキュラーアーク溝の正面組合わせ（DFセット）による自動調整能力効果により、予圧を与えても取付誤差を吸収でき、高精度でスムーズな直線運動が得られます。
  • 低発塵：ボールリテーナにより、ボール同士の相互摩擦がなくなり、潤滑油（剤）が保持されるので、低発塵性に優れています。
商品スペック
  • 種類：LMガイド
  • LMレール長さ(mm)：1240
  • LMブロック個数(個)：2(1軸に組合わせる)
  • 精度：上級
  • 防塵用部品：エンドシール+サイドシール+インナシール
  • LMブロックの種類：CA
  • ラジアルすきま記号：-18～-8
注意事項

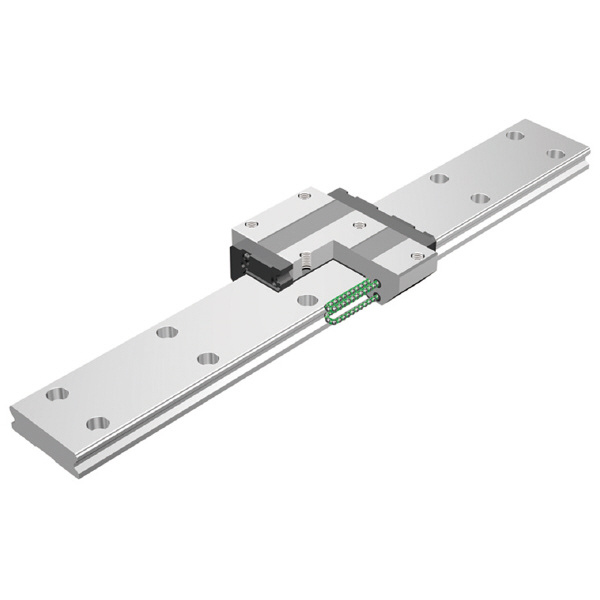

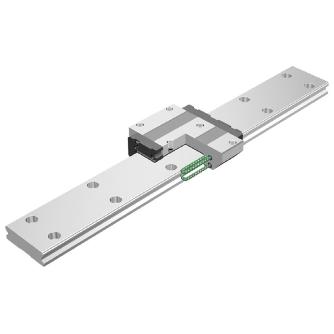

  • ＜特記事項＞＞【画像注意事項】SHW-CAのシリーズ画像です。
内容品・付属品 ―
原産国 ―
特記事項 ―
