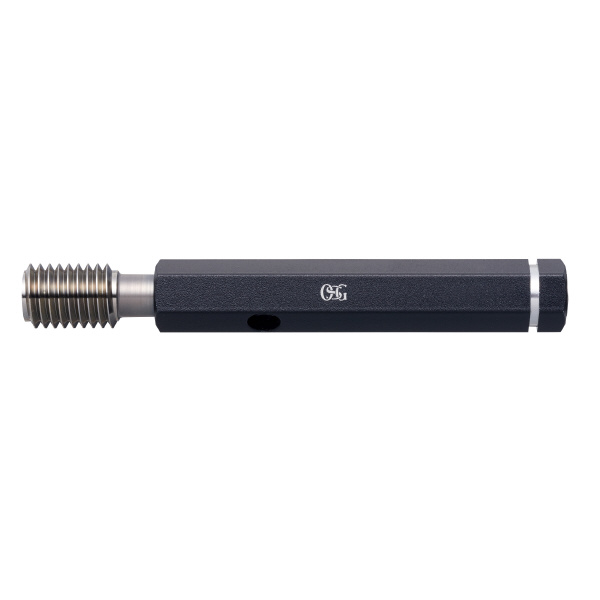

オーエスジー（株） ねじ用限界プラグゲージ(LG) 通り側 工作用 左ねじ 限界ゲージ LG 2 GP M22X1.5L
オーエスジー（株）

限界ゲージ　ＬＧ　２　ＧＰ　Ｍ２２Ｘ１．５Ｌ

商品アイコンについて
  • 型番：LG 2 GP M22X1.5L
  • 発注コード：OFW35
  • メーカー商品コード：9320812
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \19,100
　
注文単位 1個

  • ※5/02 23:30 時点の情報です

用途 ―
商品説明
  • 製品ねじが通り側ゲージを定められたはめあい長さに対し無理なく手でねじ込み、ねじの全長にわたって通り抜け、止り側ゲージを無理なく手でねじ込み、どちらか側からもゲージが2回転(ANSIアメリカ規格では3回転以内)を超えてねじ込まれなければそのねじは検査に合格となります。
商品スペック
  • G-LIST No.：GG1000
  • 呼び：M22×1.5×L
  • 商品タイプ：プラグ
  • ゲージ種類：通りねじプラグゲージ(工、検)
  • ゲージ記号：GP
  • ねじタイプ：左ねじ
  • ねじの種類：メートル/従来JIS/M
  • ハンドル対角寸法E(mm)：19.6
  • ハンドル長(mm)：80
  • 通りK1(mm)：17
  • 止りK2(mm)：13
  • 通りL1(mm)：6
  • 止りL2(mm)：6
  • 重量(g)：118
  • 精度：2
  • 検査されるねじ：めねじ有効径
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
