日東工器（株） マイクロカプラ SHB マイクロカプラ MC-04SHB BRASS NBR
日東工器（株）

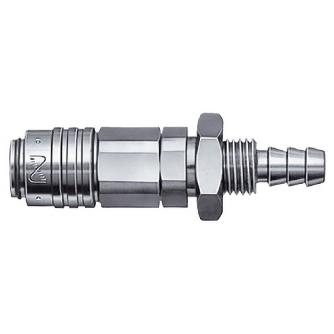

マイクロカプラ　ＭＣ－０４ＳＨＢ　ＢＲＡＳＳ　ＮＢＲ

商品アイコンについて
  • 型番：MC-04SHB BRASS NBR
  • 発注コード：NTJ05
  • メーカー商品コード：01332
  • JANコード：4992338013325
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \1,665
　
注文単位 1個

  • ※9/15 23:20 時点の情報です

用途 ●空圧制御機器配管用。●パネル取付用です。
商品説明
  • 低圧用。
  • ソケットにバルブを備えながらスリーブ外径9.5mmの小型。
  • プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
  • 限られたスペースでの配管作業に適した省スペース設計。
  • 本体はめっき処理の真ちゅう製で耐食性に優れています。
  • 幅広い空圧用途に対応できるよう、取付形状を標準化。
  • 互換性:ソケットとプラグは取付形状にかかわらず接続できます。
商品スペック
  • 商品タイプ：ソケット
  • バルブ構造：片路開閉型
  • 最高使用圧力(MPa｛kgf/cm2｝)：1.0｛10｝
  • 使用温度範囲(℃)：-20～+80
  • 本体材質：真ちゅう
  • 適用流体：空気、水
  • シール材質：ニトリルゴム
  • サイズ(mm)：内径Φ4(相手側)
  • 取付形状：ホースニップル
  • 質量(g)：11.5
  • 耐圧力(MPa｛kgf/cm2｝)：1.5｛15｝
  • A(mm)：8
  • F(mm)：1.2～3.5
  • H(mm)：六角9
  • Hs(mm)：六角11
  • L(mm)：36
  • ΦB(mm)：2.5
  • ΦD(mm)：9.5
  • ΦJ(mm)：7.1(+0.3～0)
  • ΦT(mm)：4.8
  • 備考：標準材質
  • 表示記号：NBR
注意事項
  • ソケットとプラグの分離時にプラグ側配管から流体が流出します。使用流体が水の場合はご注意ください。
  • ソフトポリウレタン、ソフトナイロンなどの極軟質チューブを接続する際は、接続する側のチューブ内径にチューブメーカー指定のインサートリングを必ず使用してください。
  • チューブ取付用の場合は、ホースバンドをご使用ください。
内容品・付属品 ―
原産国 ―
特記事項 ―
