(株)日研工作所

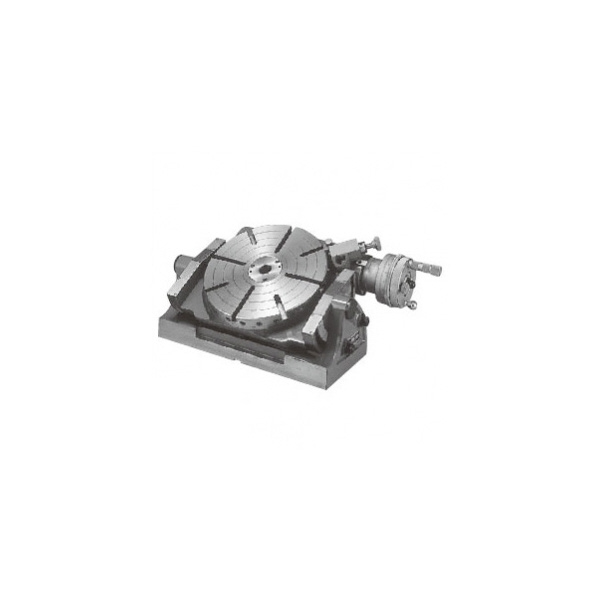

万能割出傾斜円テーブル NST-450HP

  • 型番:NST-450HP
  • 発注コード:NQG53
  • メーカー商品コード:NST-450HP
  • JANコード:―
商品一覧へ
(サイズ・色違いなど)

仕切価格
標準価格

注文単位 1個
  • ※1/30 23:30 時点の情報です


用途
商品説明
  • 最小読取10秒!割出精度15秒!
  • 平面加工から垂直加工まで。テーブル面を0度から90度まで傾斜でき、しかもロータリ作業が可能です。
  • 総ベアリング入り:主軸回転部に中空ローラベアリングを採用していますので、軽快な作業・高精度・超剛性を保障しています。
  • 最小のテーブル高さ:機械の加工領域をそこなわないようベースからテーブル高さは最小に配慮されています。
  • 角度割出:付属の万能割出板により1~100等分のほとんどが簡単に割出せます。
  • 単能割出:割出しノッチピンと円テーブル外周にある24個の割出し穴で2、3、4、6、8、12、24等配がスピーディーに、しかも高精度にできます。
商品スペック
  • テーブル直径(mm):450
  • センタハイト(mm):288(垂直位置)
  • ガイドピース幅:20h7
  • サーキュラーハンドル(1回転) (度):2
  • サーキュラーハンドル(1目盛) (秒):20
  • サーキュラーハンドル(福尺1目盛) (秒):5
  • スピンドル穴径:φ61.5
  • センタ穴(ソケット内径):φ75 H7(MT#5)
  • テーブルT溝幅:14H7
  • テーブル高さ(水平位置) (mm):285
  • 傾斜ハンドル(1回転) (度):2
  • 傾斜ハンドル(1目盛) (分):1
  • 傾斜ハンドル(福尺1目盛) (秒):10
  • 全高(垂直位置) (mm):575
  • 単能割出数(等配):26
注意事項
  • チャックプレートによって7"から12"のスクロールチャックが取付けられます。
内容品・付属品 ●テールストック:P-280S(特別付属品)●割出板A・B×各1●ガイドピース×2●押え金ボルト×4セット●巾金具×4セット●チャックプレート:X-7G/-9B/-10C/-12(特別付属品)
