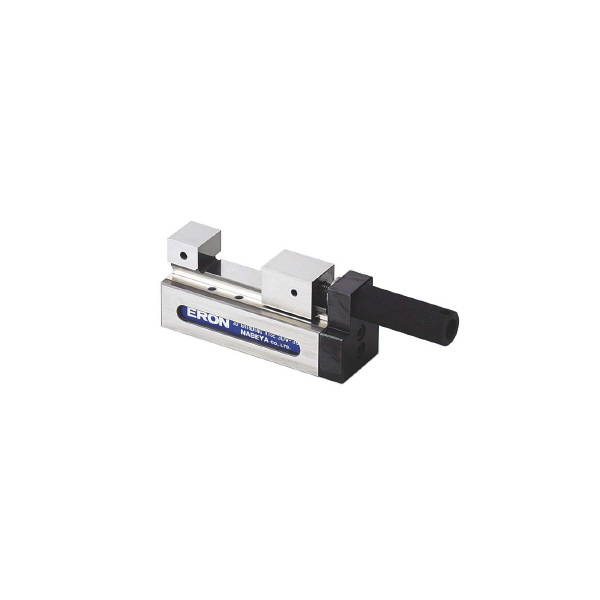

３Ｄグライディングバイス　３ＤＶ３０廃番

仕切価格	―
標準価格	¥98,500


注文単位	1個

用途	―
商品説明	ワンチャックにて3面の研削ができ、段取り時間の大幅短縮が可能です。リードフレーム加工用パンチの製作に最適です。平行・直角度は、0.003以内の高精度です。摺動面両横のタップ穴にピンをセットし､セルフカットすることにより高精度なワークかさ上げ治具ができます。 SKS31を使い、HRC57-62に焼入れを施してあり高精度の長期保持ができます。

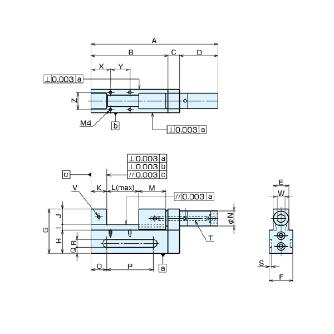

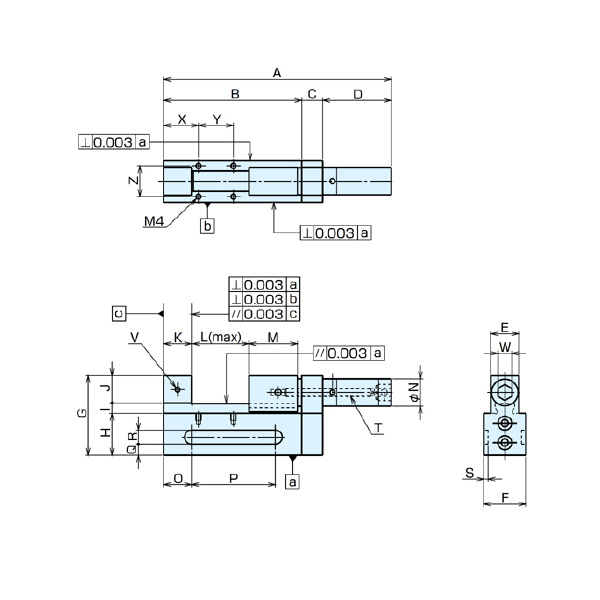

商品スペック	口巾(mm)：30 口開(mm)：61 口深：20 D：69 操作トルク N･m：1.5 E：30 締付力 kN：10 F：50 G：65 H：35 I：10 J：20 K：25 L：61 M：40 N：24.5 O：20 P：90 Q：8 R：12 S：5 質量kg：2.7 T（並目）： M10 × 1.5 U（並目）： M4 × 0.7 V（並目）： M6 × 1.0 W：14 X：36 Y：33 Z：30
注意事項	＜特記事項＞＞【画像注意事項】画像は３Ｄグライディングバイスシリーズ画像を使用しています。
内容品・付属品	―
原産国	―
特記事項	―

３Ｄグライディングバイス ３ＤＶ３０ 廃番
