（株）ナベヤ スイングクランプA型 EWN スイングクランプＡ型 EWN60135A
（株）ナベヤ スイングクランプA型 EWN スイングクランプＡ型 EWN60135A
（株）ナベヤ

スイングクランプＡ型　ＥＷＮ６０１３５Ａ

商品アイコンについて
  • 型番：EWN60135A
  • 発注コード：NCJ56
  • メーカー商品コード：903493
  • JANコード：4904115034935
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \77,000
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

用途 ―

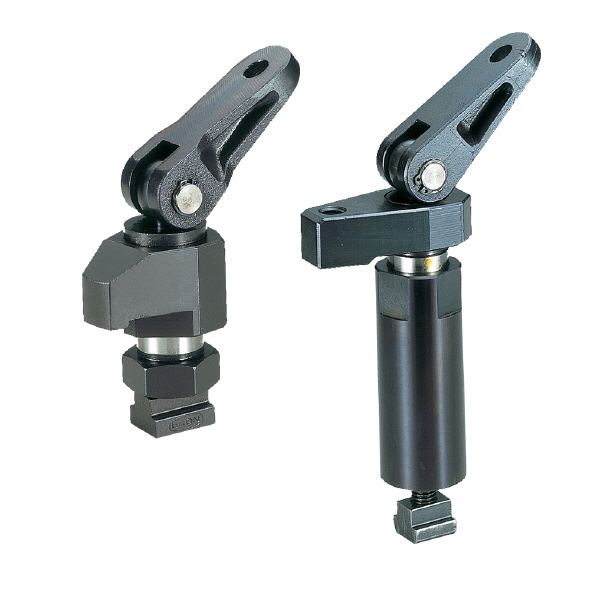

商品説明
  • 横振り自在でワークの脱着が可能です。T溝にも、タップ穴にも使えます。
  • 専用ハイトアジャストサポートでクランプ高さをワークに合わせることができます。

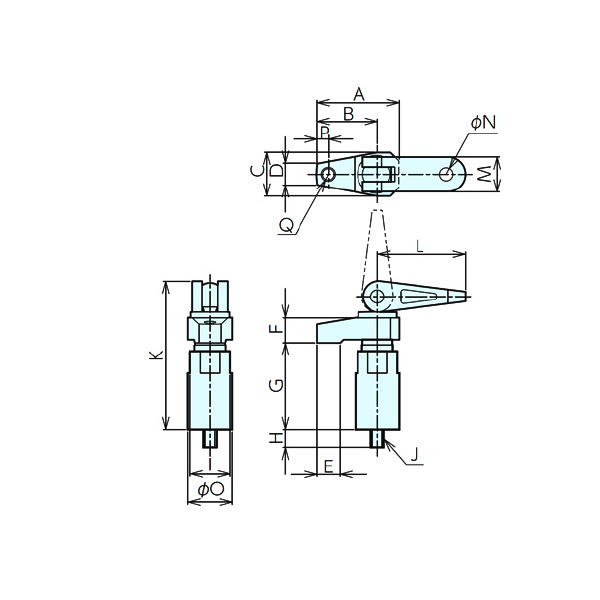

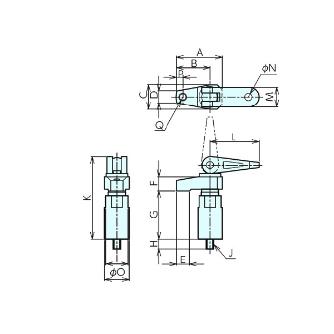

商品スペック
  • 適合T溝巾：14
  • A：89
  • クランプ距離B：67
  • C：50
  • D：17
  • E：22
  • F：23
  • G：101.5～136.5
  • H：16
  • I：55
  • J(並目)：M12×1.75
  • K：157.4～192.4
  • L：80.3
  • M：32
  • N：12
  • O：60
  • P：14
  • Q(並目)：M12×1.75
  • 最大操作トルク(N・m)：0.25
  • 最大締付力(kN)：2
  • 質量(kg)：3
  • 材質(スイングヘッド)：SCM420
  • 材質(ホルダー)：SCM420
  • 材質(クイックレバー)：SCM420
  • 材質(クイックレバー用ボルト)：SCM440
  • 熱処理(スイングヘッド)：焼入HRC60
  • 熱処理(ホルダー)：焼入HRC57
  • 熱処理(クイックレバー)：焼入HRC58
  • 熱処理(クイックレバー用ボルト)：焼入HRC23
  • 表面処理(スイングヘッド/クイックレバー/クイックレバー用ボルト)：黒染め
注意事項 ―
内容品・付属品 ●Tスロットナット(TNM1412K)×1個
原産国 ―
特記事項 ―
