（株）ナベヤ クイックダウンクランプ(中型) QDC クイックダウンクランプ（中型） QDC16A
（株）ナベヤ クイックダウンクランプ(中型) QDC クイックダウンクランプ（中型） QDC16A
（株）ナベヤ

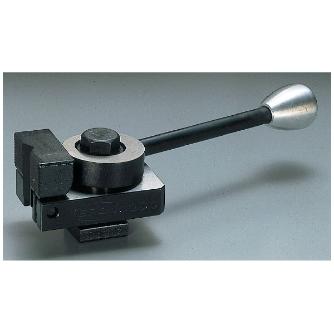

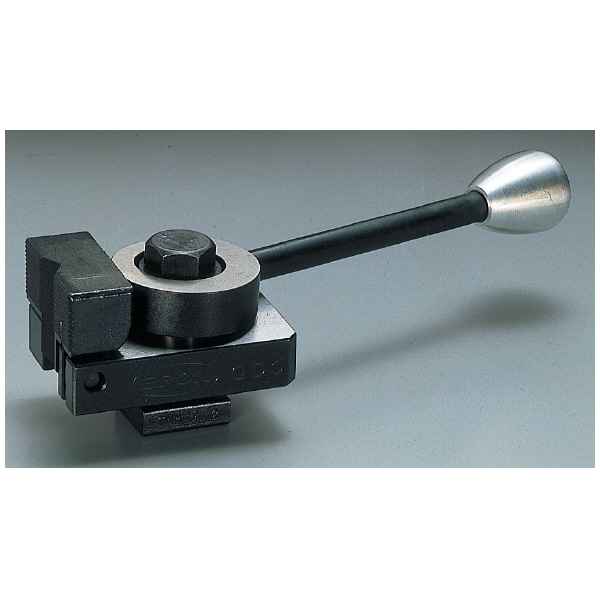

クイックダウンクランプ（中型）　ＱＤＣ１６Ａ

商品アイコンについて
  • 型番：QDC16A
  • 発注コード：NCH46
  • メーカー商品コード：903371
  • JANコード：4904115033716
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \34,700
　
注文単位 1個

  • ※10/25 23:20 時点の情報です

用途 ―
商品説明
  • 下方向に締め付けて、ワークの浮き上がりを防ぎます。

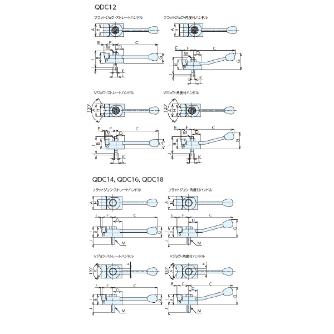

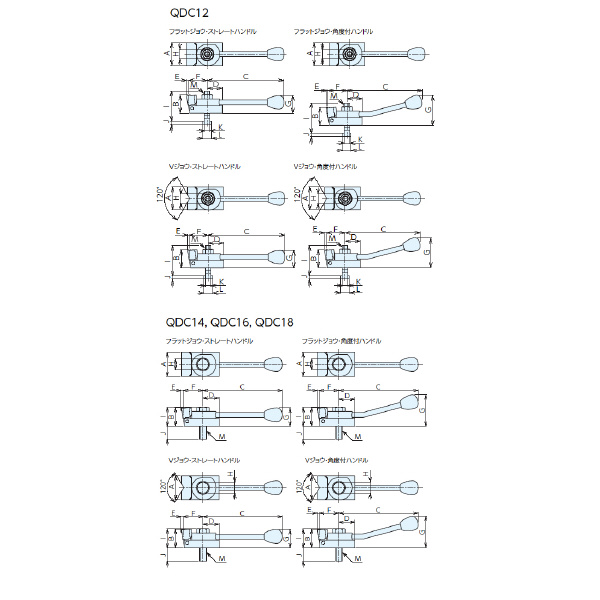

商品スペック
  • 適合T溝：16
  • ねじ呼び(並目)：M14×2
  • 最大クランプ高さ：38.5
  • A：48
  • B：38
  • C：159
  • D：32
  • E：4
  • F：40
  • G：63
  • H：19
  • I：38.5
  • J：25.5
  • K：-
  • L：-
  • M(並目)：M14×2×55
  • 最大操作荷重(kN)：0.5
  • 最大締付力(kN)：7
  • 質量(kg)：0.89
  • 材質(ベース)：SCM420
  • 材質(カム)：SCM420
  • 材質(ジョウ)：SCM440
  • 熱処理(ベース)：焼入HRC55
  • 熱処理(カム)：焼入HRC55
  • 熱処理(ジョウ)：焼入HRC50
  • 表面処理：黒染め
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
