（株）ナベヤ クイックダウンクランプ(小型) QDCS クイックダウンクランプ（小型） QDCS10A
（株）ナベヤ クイックダウンクランプ(小型) QDCS クイックダウンクランプ（小型） QDCS10A
（株）ナベヤ

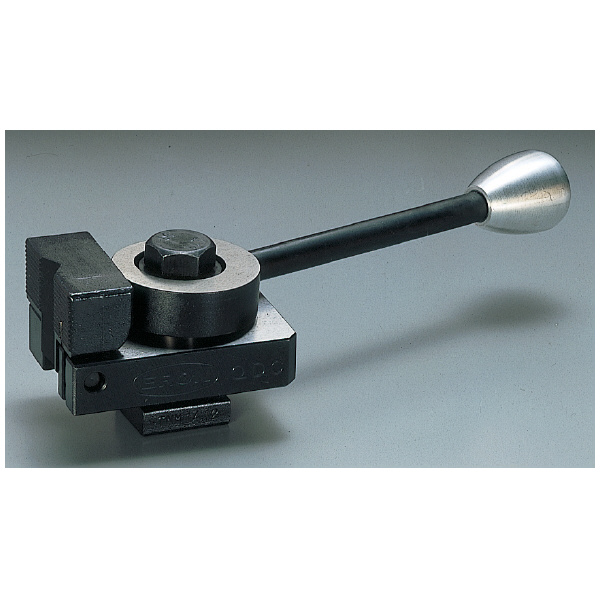

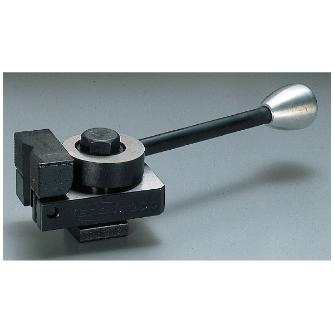

クイックダウンクランプ（小型）　ＱＤＣＳ１０Ａ

商品アイコンについて
  • 型番：QDCS10A
  • 発注コード：NCH34
  • メーカー商品コード：909778
  • JANコード：4904115097787
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \36,800
　
注文単位 1個

  • ※10/25 23:20 時点の情報です

用途 ―
商品説明
  • 下方向に締め付けて、ワークの浮き上がりを防ぎます。

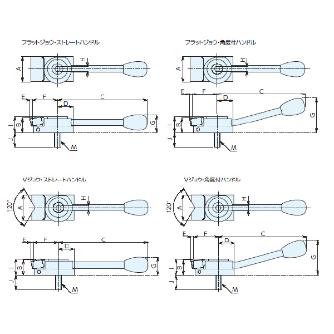

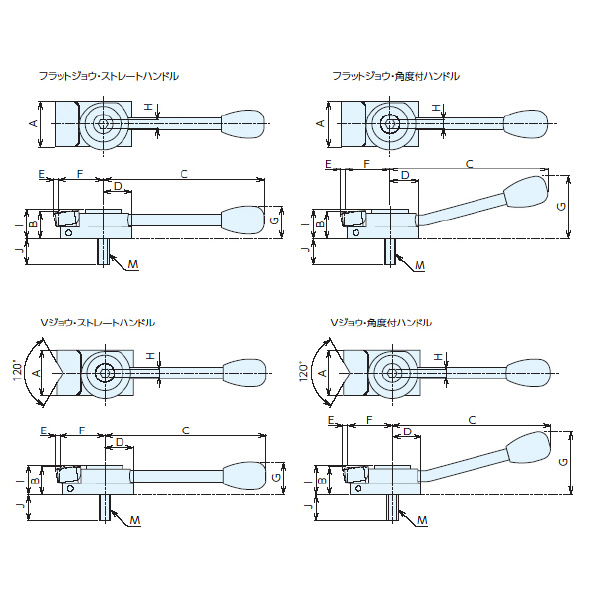

商品スペック
  • 適合T溝巾：10
  • ねじ呼び(並目)：M8×1.25
  • A：32
  • B：19.6
  • C：111
  • D：20
  • E：3
  • F：32
  • G：44
  • H：6
  • 最大クランプ高さI：20.5
  • J：18
  • M(並目)：M8×1.25×30
  • 最大操作荷重(kN)：0.2
  • 最大締付力(kN)：4
  • 質量(kg)：0.22
  • 材質(ベース/カム)：SCM420
  • 材質(ジョウ)：SCM440
  • 熱処理(ベース/カム)：焼入HRC55
  • 熱処理(ジョウ)：焼入HRC50
  • 表面処理：黒染め
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
