（株）ナベヤ 製缶用蜂ノ巣定盤 H 製缶用蜂ノ巣定盤 H5
（株）ナベヤ 製缶用蜂ノ巣定盤 H 製缶用蜂ノ巣定盤 H5
（株）ナベヤ

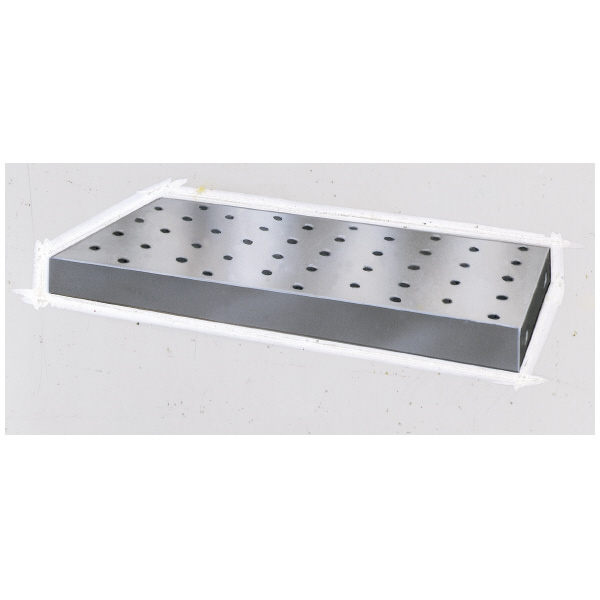

製缶用蜂ノ巣定盤　Ｈ５

商品アイコンについて
  • 型番：H5
  • 発注コード：NBT54
  • メーカー商品コード：900913
  • JANコード：4904115009131
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \1,460,000
　
注文単位 1個

  • ※10/29 23:30 時点の情報です

用途 ―
商品説明
  • 製缶作業における鋼材部品の曲げ、溶接作業で使用できます。
  • 抜き穴は部材の曲げ、当て、ズレ止めに使用できます。
  • 抜き穴は鋳放しですが機械加工による別作品も承ります。
  • 直置き、もしくはレベリングブロックで低コストで据付ができます。

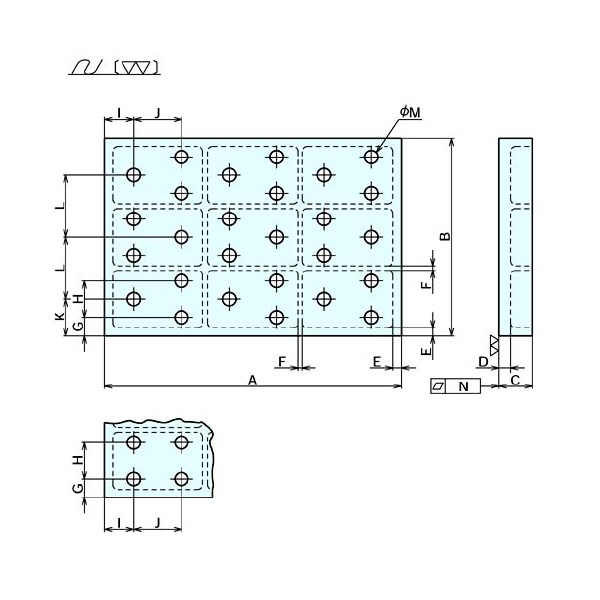

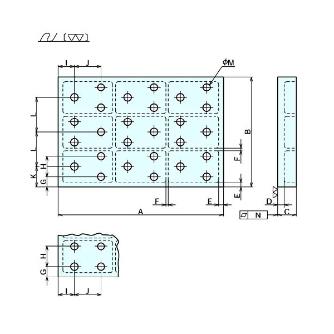

商品スペック
  • 平面度(μm)：196
  • A：1800
  • B：1200
  • C：175
  • D：45
  • E：35
  • F：20
  • G：99.75
  • H：143.5
  • I：112.5
  • J：175
  • K：169.5
  • L：287
  • M：50
  • N：0.196
  • サイズ：1800x1200x175
  • リブ 厚：20
  • リブ 本数：3x4
  • 許容荷重 kN：50
  • 穴径：50
  • 穴数：60
  • 質量 kg：1160
  • 側厚：35
  • 天厚：45
  • 熱処理：焼鈍
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
