カトウ工機（株） 2面拘束クランプコレット TCA ２面拘束クランプコレット TCA1022-L+30-HP-M16-SB
カトウ工機（株） 2面拘束クランプコレット TCA ２面拘束クランプコレット TCA1022-L+30-HP-M16-SB
カトウ工機（株） 2面拘束クランプコレット TCA ２面拘束クランプコレット TCA1022-L+30-HP-M16-SB
カトウ工機（株）

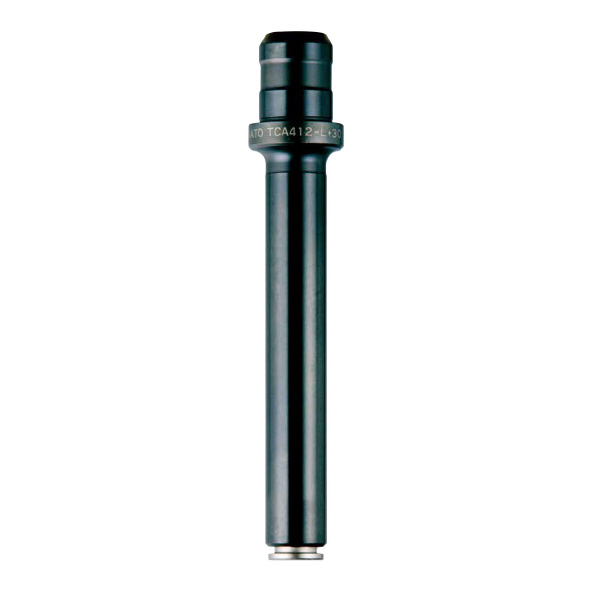

２面拘束クランプコレット　ＴＣＡ１０２２－Ｌ＋３０－ＨＰ－Ｍ１６－ＳＢ

商品アイコンについて
  • 型番：TCA1022-L+30-HP-M16-SB
  • 発注コード：N4M07
  • メーカー商品コード：TCA-0336
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \29,300
　
注文単位 1個

  • ※6/15 23:20 時点の情報です

用途 ―
商品説明
  • 高圧クーラント対応(標準:5MPa)。
  • 安全装置なし。
  • ISO・DIN規格にも対応。
  • 超硬タップは把握力が低下し、抜けやすくなります。
  • 2面拘束によるコレット装着で振れ精度向上。
商品スペック

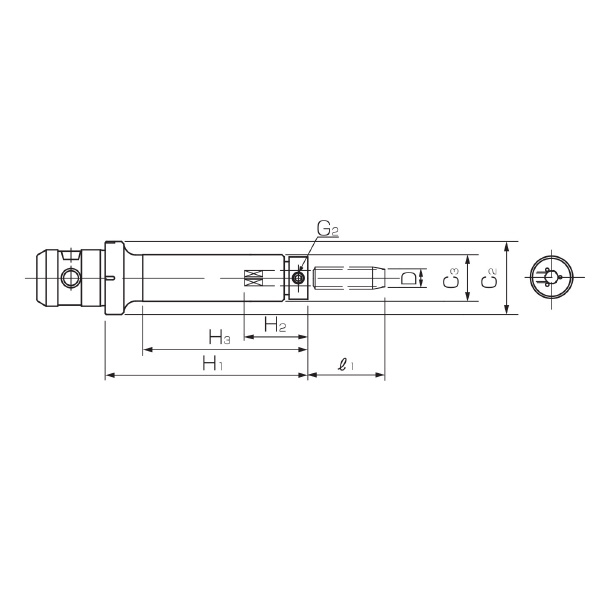

  • TCA型の先端部(C3)長さH3(mm)：151
  • TC型の最小径C3(mm)：27
  • コレット外径(mm)：47
  • コレット長さ(mm)：166
  • コレットの長さ：L+30
  • タッピング能力範囲：1022
  • タップサイズD M：M16
  • タップサイズD P：-
  • タップサイズD U：-

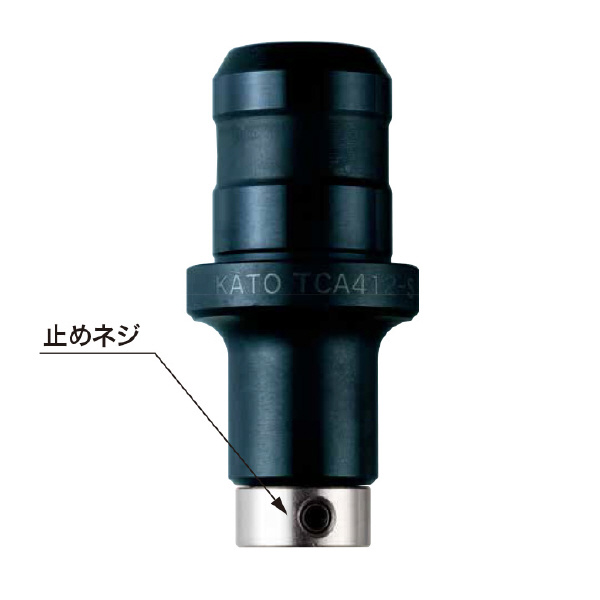

  • タップ固定方法：ブッシュ式+サイドロック(止めネジ付き)
  • 型：TCA
  • 仕様：クーラント/ロング・高圧仕様
  • 使用タップのTC型入力込み長さH2(mm)：39
  • 使用タップの突出し長さl1(mm)：56
  • 重量(kg)：0.84
  • 対応圧(MPa)：5
  • 対応本体：SKB型/SSR-OHC型/CAS-OHC型
注意事項
  • 油穴付きタップをご使用下さい。
  • TCA型コレットには、タップ自動安全装置はついておりません。
  • 取扱い上のご注意:製品のお持ち運び時やケースからの取り出し時には、飛出し・落下にはご注意下さい。梱包数の多い場合や重量物ホルダ等は、取扱いに十分ご注意下さい。必要に応じて運搬器具をご使用下さい。1週間に1度程度、給油等のメンテナンスを実施して下さい。
  • 刃物取り付け・取り外し時のご注意:刃物は必ずプリセッタや締付治具で確実に固定して作業を行って下さい。刃物をホルダ等に取り付ける場合は、切れ刃を直接素手で、触れないようご注意下さい。刀物締付け用スパナは、スパナ掛け部に確実に取り付けて、安全のため、ゆっくりと締め付けて下さい。ハンマー等でたたくなどの増締め行為はしないで下さい。
内容品・付属品 ●取扱説明書
原産国 ―
特記事項 ―
