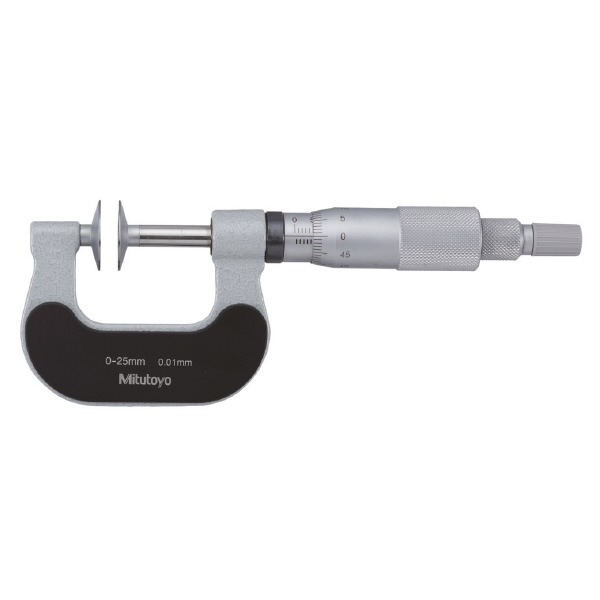

（株）ミツトヨ マイクロメータ PDM マイクロメータ PDM-25B 169-201-10
（株）ミツトヨ マイクロメータ PDM マイクロメータ PDM-25B 169-201-10
（株）ミツトヨ

マイクロメータ　ＰＤＭ－２５Ｂ　１６９－２０１－１０

商品アイコンについて
  • 型番：PDM-25B 169-201-10
  • 発注コード：MQ588
  • メーカー商品コード：169-201-10
  • JANコード：4946368847559
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \37,400
　
注文単位 1個

  • ※7/31 23:30 時点の情報です

用途 ―
商品説明
  • 平歯車、はすば歯車の「またぎ歯厚」を測定します。
  • スピンドルは直進式。
  • 歯車ピッチの測定可能範囲は0.5～6モジュールです。
  • 定圧装置付き。
  • 測定データ出力機能付きの製品は、計測データネットワークシステムMeasurLinkに接続可能です。
  • オプション:USBインプットツールダイレクト(USB-ITN-B(2m):No.06AFM380B)。
商品スペック
  • 商品タイプ：アナログ
  • 測定範囲(mm)：0～25
  • 最小表示量(mm)：0.01
  • 最大許容誤差(μm)：±4
  • 平行度(μm)：4
  • 平面度(μm)：1

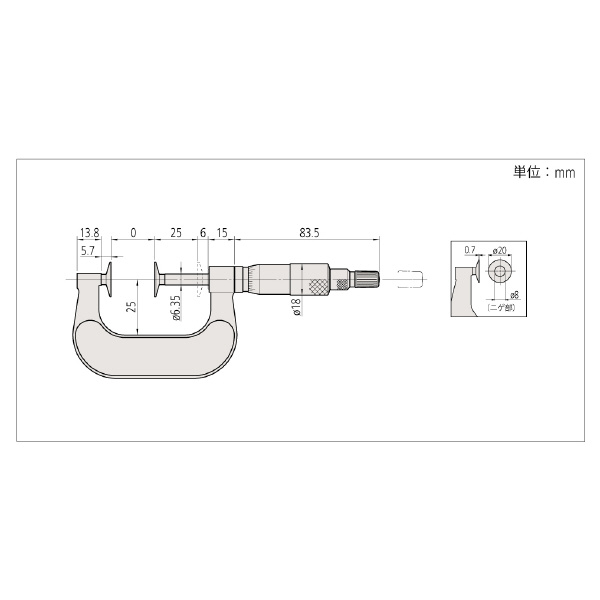

  • a(mm)：13.8
  • b(mm)：25
  • c(mm)：5.7
  • L(mm)：0
  • 測定子直径(mm)：Φ20
注意事項
  • 歯車の種類によってはまたぎ歯厚が測定できないものがあります。
内容品・付属品 ●スパナ(No.301336)×1個
原産国 日本
特記事項 ―
