テラル（株）小形ターボファン KT 小形ターボファン KT-5220-BH-L-E

テラル（株）

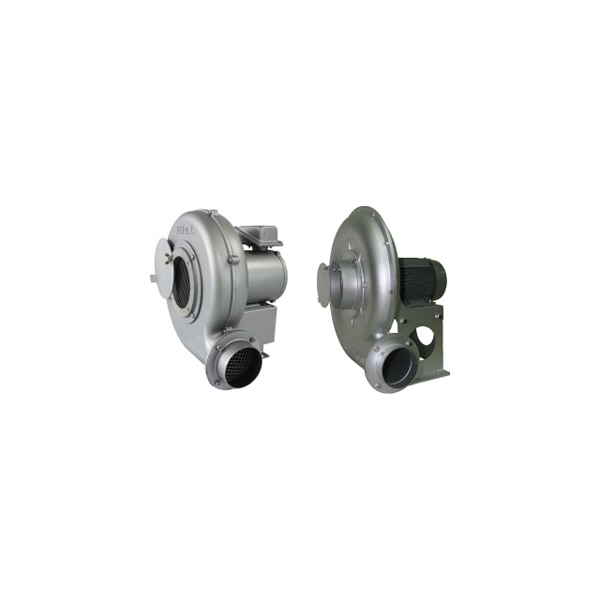

小形ターボファン　ＫＴ－５２２０－ＢＨ－Ｌ－Ｅ

商品アイコンについて

型番：KT-5220-BH-L-E
発注コード：MQ373
メーカー商品コード：647459
JANコード：―

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	―


注文単位	1個

※7/01 23:30 時点の情報です

用途	●乾燥機、集塵機、選別機などの通風用。●機器の冷却用。●一般送風用。
商品説明	トップランナー効率(IE3相当)電動機を搭載した省エネファン。流体解析技術を応用した新設計羽根採用により、高効率・低騒音化を実現。取扱気体温度150℃まで対応可。海外規制対応、安全増防爆形、耐圧防爆形等の各種特殊電動機対応が可能。特別付属品:ゴム防振架台、基礎ボルト、伸縮継手、ダンパ、吸込フィルタ、サイレンサ。
商品スペック	タイプ：片吸込直動式機種：直動式ターボファン出力(kW)：2.2 電源(V)：三相取扱気体温度：標準形吐出方向：下部水平回転方向：左回転(電動機より見て) 電動機効率：トップランナー効率(IE三相当) 周波数(Hz)：50 相(Φ)：3 電源(V)：200 最大風量(m3/min)：43 最大静圧(kPa)：3.4 出力(kW)：2.2 電動機メーカー：東芝定格電流(A)：8.6 始動電流(A)：76.6 始動時間(秒)：4.1 耐熱クラス：155(F) 質量(kg)：28(概算) サーマルリレー又は電子式モータ保護リレー型式メーカ：三菱サーマルリレー又は電子式モータ保護リレー型式型式：TH-T25SR 本体A(mm)：260 本体B(mm)：325 本体C(mm)：300 本体D1(mm)：344 本体E1(mm)：260 本体F(mm)：312 本体H(mm)：380 本体L(mm)：102 吸込相フランジG(mm)：175 吸込相フランジN(mm)：210 吸込相フランジQ(mm)：230 吸込相フランジT(mm)：50
注意事項	保護装置として、サーマルリレーまたは電子式モータ保護リレー選定例です。選定は、三菱製の「遅動型サーマルリレー:TH-TSRシリーズ」及び「電子式モータ保護リレー:ET-Nシリーズ」としています。選定条件として、始動負荷率100%として選定しています。サーマルリレー動作特性は、コールドスタート最少値を基準としています。インバータ運転の場合、取扱気体温度-10～40℃となります。 D1寸法は、東芝製プレミアム効率電動機搭載品です。送風機の取付は、片側2本でU2寸法のピッチの4箇所の基礎ボルト孔を使用してください。もしくは、片側2本でV2寸法のピッチの4箇所の基礎ボルト孔(予備)を使用してください。インバータでご使用になる場合の注意点:異常振動回避のため、送風機・電動機・送風機+基礎など固有値の共振周波数をインバータの設定により、ジャンプさせて下さい。
内容品・付属品	●吸込相フランジ●吐出相フランジ●吸込金網●吸込ダンパ●軸封●取扱説明書
原産国	―
特記事項	―
