テラル（株）小形ターボファン KT 小形ターボファン KT-100TT-TV-L-E

テラル（株）

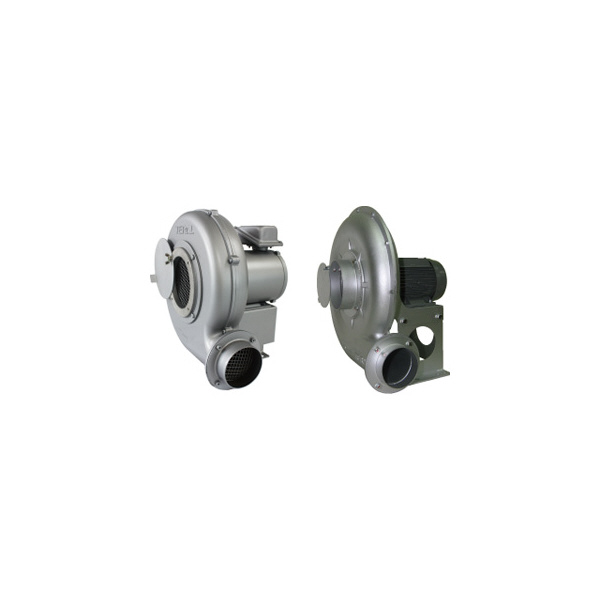

小形ターボファン　ＫＴ－１００ＴＴ－ＴＶ－Ｌ－ｅ

商品アイコンについて

型番：KT-100TT-TV-L-E
発注コード：MQ349
メーカー商品コード：629905
JANコード：―

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	―


注文単位	1個

※10/31 23:30 時点の情報です

用途	●乾燥機、集塵機、選別機などの通風用。●機器の冷却用。●一般送風用。
商品説明	トップランナー効率(IE3相当)電動機を搭載した省エネファン。流体解析技術を応用した新設計羽根採用により、高効率・低騒音化を実現。取扱気体温度250℃まで対応可。屋外仕様の対応が可能。特別付属品:ケーブルグランド、ゴム防振架台、基礎ボルト、伸縮継手、ダンパ、サイレンサ。
商品スペック	タイプ：片吸込直動式機種：直動式ターボファン出力(kW)：1.0 電源(V)：三相取扱気体温度：耐熱形吐出方向：上部垂直回転方向：左回転(電動機より見て) 電動機効率：トップランナー効率(IE三相当) 周波数(Hz)：50/60(兼用) 相(Φ)：3 電源(V)：200 最大風量(m3/min)：22/26 最大静圧(kPa)：1.85/2.65 公称出力(kW)：1.0 出力(kW)：0.7/1.2 消費電力(W)：900/1500 定格電流(A)：4.2/5.1 始動電流(A)：47/45 始動時間(秒)：1.2/2.0 耐熱クラス：130(B) 質量(kg)：27.5(概算) サーマルリレーメーカ：三菱サーマルリレー型式：TH-N12SR 本体A(mm)：190 本体D(mm)：393 本体E1(mm)：150 本体E2(mm)：90 本体F(mm)：433 本体H(mm)：240 本体L(mm)：70 本体O(mm)：413 吸込相フランジG1(mm)：148 吸込相フランジM1(mm)：180 吸込相フランジN1(mm)：200 吸込相フランジQ1(mm)：10 吸込相フランジR1(mm)：50
注意事項	保護装置として、サーマルリレー選定例で、三菱製の「標準型サーマルリレー:TH-KP形」、「遅動型サーマルリレー:TH-SR形」から選定しています。選定条件として、始動負荷率100%として選定しています。サーマルリレー動作特性は、コールドスタート最少値を基準としています。インバータ運転は対応出来ません。屋外設置の場合は、端子箱のケーブル取出し口にケーブルグランドを取付けてください。
内容品・付属品	●吸込相フランジ●吐出相フランジ●吸込金網●吸込ダンパ●取扱説明書
原産国	―
特記事項	―
