日東工器（株） マルチカプラ MALC-HS マルチカプラ MALC-3HS STEEL FKM
日東工器（株）

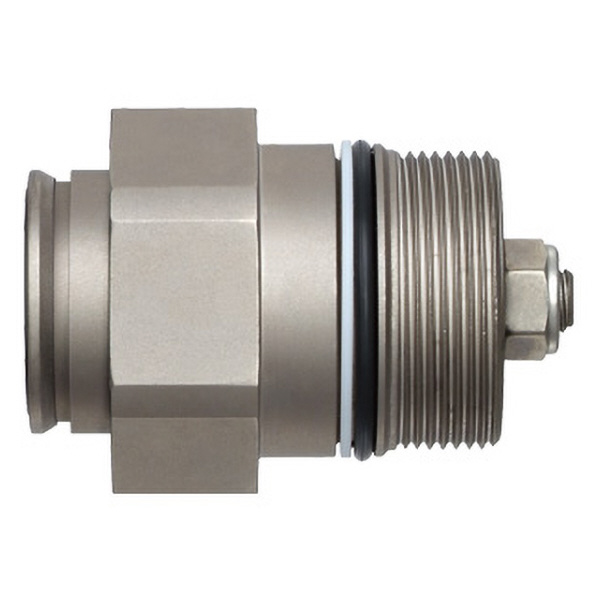

マルチカプラ　ＭＡＬＣ－３ＨＳ　ＳＴＥＥＬ　ＦＫＭ

商品アイコンについて
  • 型番：MALC-3HS STEEL FKM
  • 発注コード：MKI39
  • メーカー商品コード：08397
  • JANコード：4992338083977
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \25,300
　
注文単位 1個

  • ※12/16 23:30 時点の情報です

用途 ●複数配管用(自動)。
商品説明
  • 高圧用。
  • 一回の接続操作で複数の配管を同時に接続。接続時の空気混入を抑制。高圧用途に対応。
  • 従来の「マルチカプラ」(MAS型・MAT型)に比べて、約2倍の大流量化を実現。取付プレートの小型化に貢献します。(※流量のアップ率はサイズによって異なります)
  • 従来の「マルチカプラ」ではΦ0.6mmまでの許容偏心量でしたが、MALC型ではΦ2mmまでの許容偏心量を実現しました。
  • 特殊なバルブ形状によって、8MPaまでの加圧接続が可能です。
  • 接続時のプレート間寸法を30mmに統一しているため、同じプレートにどのサイズでも取り付けて使用することができます。
  • 液だれ低減バルブ構造の採用によって、液だれ・空気混入を抑制します。
商品スペック
  • 商品タイプ：ソケット
  • バルブ構造：両路開閉型
  • 最高使用圧力(MPa｛kgf/cm2｝)：21.0｛214｝(単体時 8.0｛81｝)
  • 使用温度範囲(℃)：-20～+180
  • 本体材質：特殊鋼(表面処理 無電解ニッケルりんめっき)
  • 適用流体：作動油
  • シール材質：ふっ素ゴム
  • 質量(g)：117
  • 耐圧力(MPa｛kgf/cm2｝)：31.5｛321｝(単体時 12.0｛122｝)
  • H(mm)：六角29
  • L1(mm)：51
  • L2(mm)：26
  • L3(mm)：17
  • T(mm)：M24×1.5
  • ΦD(mm)：32
  • 仕様：高圧用ねじ固定型
  • 表示記号：FKM
注意事項
  • 使用可能な温度範囲は、使用条件によって異なります。
  • 実際に使用する圧力［P(MPa)、p(kgf/cm2)］を代入してください。求められた最小接続保持力以上の力で保持してください。但し、最大接続保持力を超えて保持しないでください。
  • 互換性:取付形状に関係なく、ソケットとプラグの同一サイズでの接続ができます。
  • 真空用途適合性:単体時および接続時ともに真空用途には使用できません。
内容品・付属品 ―
原産国 ―
特記事項 ―
