| 用途 |
― |
| 商品説明 |

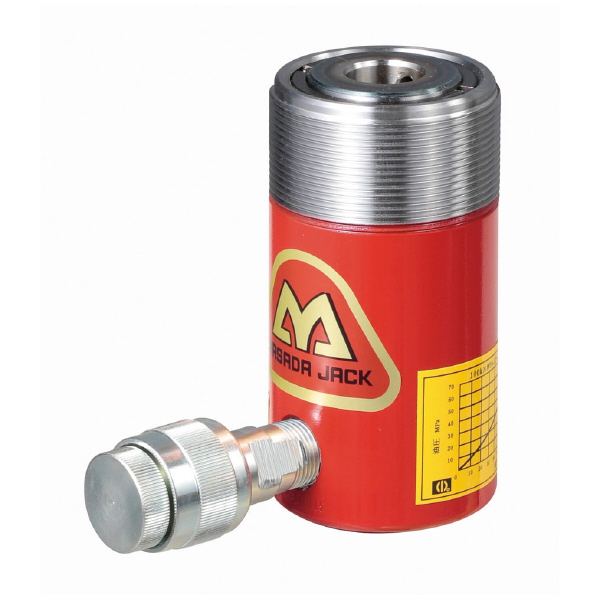

- リターンスプリング内蔵型のため、スムーズな作業を行えます。
|
| 商品スペック |
- 能力［(kN(ton))：200(20)
- 最低高さ(mm)：155
- 揚程(mm)：50
- 最高高さ(mm)：205
- シリンダ外径D(mm)：Φ84
- シリンダ内径d(mm)：Φ63.6
- 受圧面積(cm2)：31.77
- プランジャ径E(mm)：Φ45
- 所要油量(cc)：160
- 質量(kg)：5.5
- シリンダ部分 プランジャネジF：-
- シリンダ部分 ネジの長さG(mm)：-
- シリンダ部分 カラーネジ径H(mm)：35/16-12NS
- シリンダ部分 カラーネジ長I(mm)：45
- シリンダ部分 ベースネジ径J(mm)：-
- シリンダ部分 ベースネジ長K(mm)：-
- シリンダ部分 カプラまでの高さL(mm)：18
- シリンダ部分 カプラ取付径M(mm)：RC3/8
|
| 注意事項 |
- シリンダの所要油量以上の有効油量を持つポンプを選定して下さい。
- ご使用の際には、アダプタを取り付けて使用ください。
- 最低高さ、最高高さ:平アダプタを取り付けた際の寸法になります。
- プランジャネジF、ネジの長さ:付属品のネジアダプタを装着して使います。寸法のアダプタを参照してください。
- ベース部分へのネジは付いておりません。
|
| 内容品・付属品 |
●カプラ:S-100B●平アダプタ●ネジアダプタ |
| 原産国 |
― |
| 特記事項 |
― |
