三菱マテリアル（株） ホルダー FSVUB ホルダー FSVUB3425L-16A
三菱マテリアル（株） ホルダー FSVUB ホルダー FSVUB3425L-16A
三菱マテリアル（株）

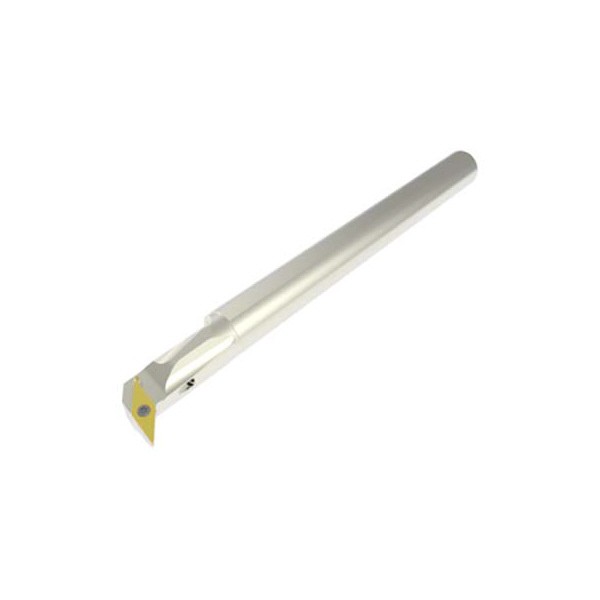

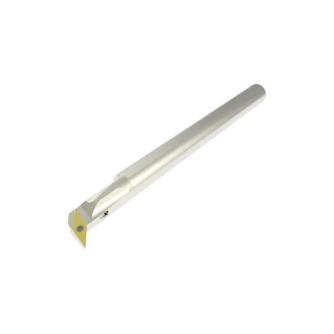

ホルダー　ＦＳＶＵＢ３４２５Ｌ－１６Ａ

商品アイコンについて
  • 型番：FSVUB3425L-16A
  • 発注コード：M9C74
  • メーカー商品コード：FSVUB3425L-16A
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \36,300
　
注文単位 1個

  • ※8/02 23:20 時点の情報です

用途 ―
商品説明
  • 5°、7°、11°ポジインサートの使用
  • 軽量ディンプルヘッドで防振効果抜群
  • 2方向の切りずポケットで切りくず排出良好
  • ホルダ側面目盛付きでホルダセット容易(スチールシャンク)
  • l/d=3-5倍(超硬シャンクのl/d=7-8)

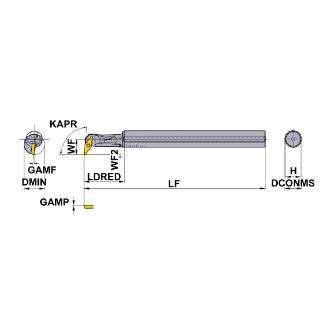

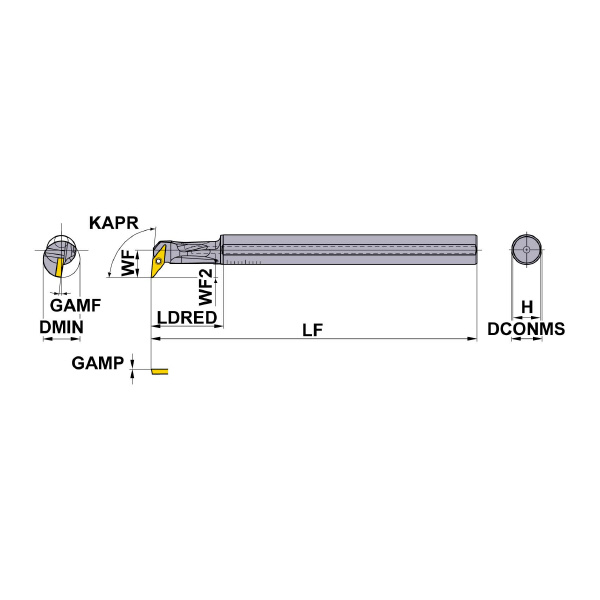

商品スペック
  • 最小加工径(mm)：34
  • シャンク径(mm)：25
  • 切込み角(°)：93
  • 勝手［記号］：左［L］
  • 対応インサート：VB__1604
  • シャンク高さH：23.4
  • インタフェースコード：VB1604__3N/VB1604__3R
  • コーナR,ボールエンドミル半径RE：0.8
  • 外周有効切れ刃数ZEFP：1
  • 機能長さLF：220
  • 機能幅WF：20.5
  • 径方向すくい角GAMF：13
  • 首下長さLDRED：40
  • 切削基準点と旋削工具の前座面との間の距離WF2：8.5
  • 長さ単位：M
注意事項
  • 実際の製品と画像(代表例)は異なる場合がございます。詳しくは寸法をご確認ください。
内容品・付属品 ―
原産国 ―
特記事項 ―
