三菱マテリアル（株）

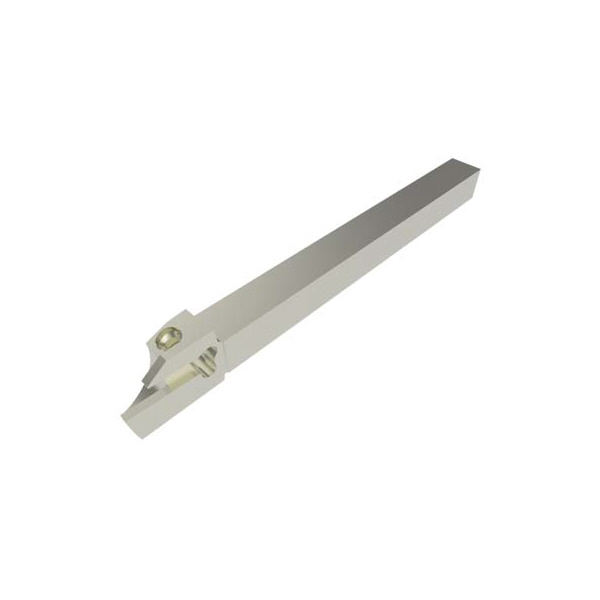

ホルダー　ＧＹＳＬ２５２５Ｍ００－Ｄ１７

  • RoHS
商品アイコンについて
  • 型番：GYSL2525M00-D17
  • 発注コード：M9B81
  • メーカー商品コード：GYSL2525M00-D17
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \20,900
　
注文単位 1個

  • ※10/09 23:30 時点の情報です

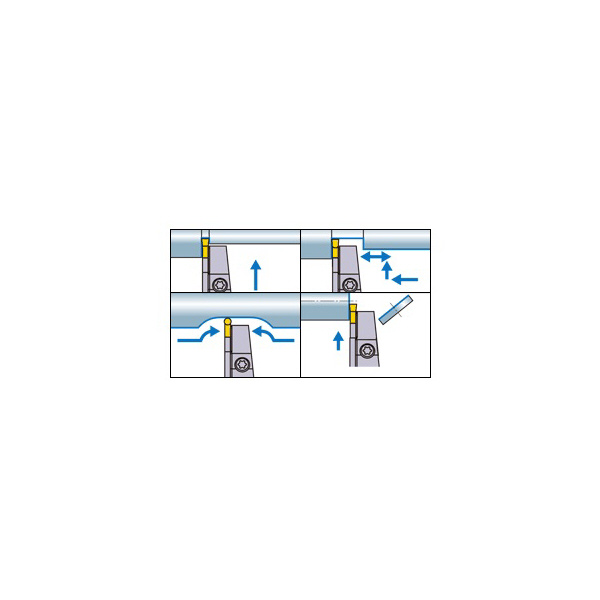

用途 ●溝入れ●突切り旋削加工
商品説明
  • 独自の締結システムが実現した信頼の溝入れ加工。
  • 高信頼のインサートクランプ:セーフティ・キーにより、インサートの動きをロックします。
  • 凸曲面受けにより、高精度にクランプします。
  • 小物高精度加工用ホルダ:高剛性を極めた新形状で、振動・寸法変化を抑え、突切り加工時のトラブルを解決。
  • 使用機械のツーリングに適した突き出し量:ヘッド長さは、CNC自動盤のくし刃機、タレット機の最大加工径に対応しています。
  • 強固な上あご:より強固に進化した上あごは、びびり振動を低減します。
  • 変動しない下あご:切削中の負荷(切削抵抗)により、加工中でのインサートの芯が下がる現象を大幅に抑制します。
  • インサート装着の強化:インサートの装着面積を拡大することで、被削材形状の変形(たわみ)を抑制します。
商品スペック
  • 刃幅(mm)：2、2.24
  • 勝手：左勝手
  • 最大突切り径(mm)：34
  • ホルダタイプ：一体型
  • シャンク幅(mm)：25
  • シャンク高さ(mm)：25
  • 全長(mm)：150
  • ヘッド長さ(mm)：40
  • 最大溝入れ深さ(mm)：17
  • 刃先角度(°)：0
  • 刃先高さ(mm)：25
  • 頭下面オフセット高さ(mm)：-
注意事項
  • 表記した最大溝入れ深さ(CDX)は、使用するインサートにより異なります。
  • 表記した最大突切り径(CUTDIA)は、使用するインサートにより異なります。

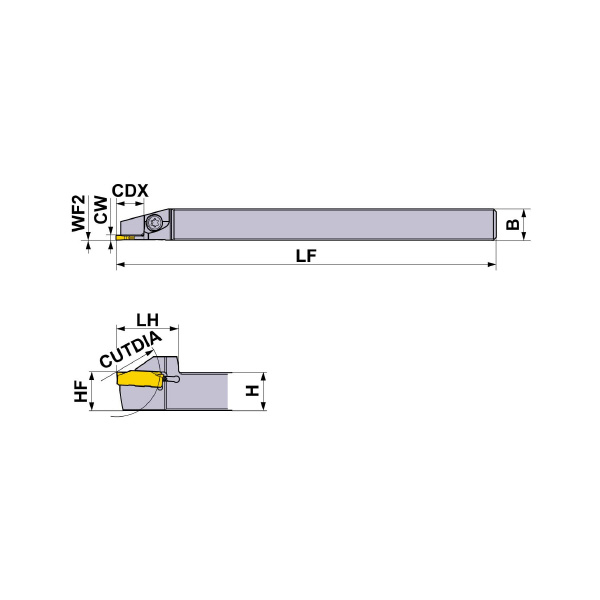

  • 標記した寸法は、基準インサートにおける値です。その他のインサートを装着した場合は、LF、LH、LH3が異なることがあります。
  • 表記した最大溝入れ深さ(CDX)は、被削材の直径により制限があります。
内容品・付属品 ―
原産国 ―
特記事項 ―
