(株)ミツトヨ

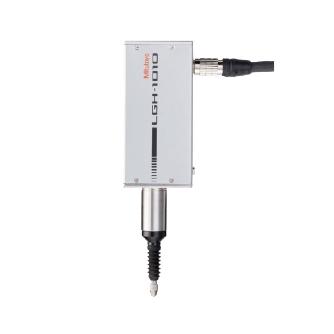

リニヤゲージ LGH-1010-B-EH 542-715

  • 型番:LGH-1010-B-EH 542-715
  • 発注コード:M8W01
  • メーカー商品コード:542-715
  • JANコード:4946368712192

仕切価格
標準価格 ¥520,000

注文単位 1個
  • ※3/13 23:30 時点の情報です


用途 ●マスタゲージの校正・値付け。●高精度部品の検査。
商品説明
  • レーザ干渉計並みの0.005μmまたは0.01μmの高分解能と高精度を10mmのワイドレンジで実現。
  • コンパクトなボディは装置自体の小型化にも大きく貢献でき、高精度部品の測定や、高精度位置決め・制御装置の測長センサとしてはもちろん、測定機器類のマスタゲージとしても最適です。
  • 低測定力仕様もラインアップ:用途に応じて低測定力仕様が選択でき、変形しやすいワークや高機能フィルムなどの測定も可能です。
  • LGHシリーズは専用カウンタとのセット仕様になります。
  • 新規採用の光電式反射型リニアエンコーダを搭載し、0.01μmの高分解能、指示精度0.2μm、測定範囲10mmのワイドレンジを低価格で実現。
  • 応答速度が従来製品比2.8倍(250mm/s⇒700mm/s)に向上、高精度と高速性を両立しました。
  • オプション:測定スタンド(No.971750)、ダンパ付レリーズ(No.971753)、I/O出力コネクタ(No.02ADB440)、ゴムキャップ(No.238772)。
商品スペック
  • 測定範囲(mm):10
  • 指示精度(μm):0.2(20℃)
  • 検出方式:光電式反射型リニアエンコーダ
  • 使用/保存温度範囲(℃):0~40(基準温度20))/-10~60
  • 使用/保存湿度範囲(%RH):20~80(非結露)
  • カウンタピークホールド機能:○
  • カウンタ機能:ゼロセット、プリセット、ディレクション切り替え、公差判定(3段/5段)、RSリンク
  • カウンタ表示範囲(mm):±999.99999
  • ゲージヘッド質量(g):約370
  • ステム径(mm):Φ15
  • 分解能(μm):0.01(0.05、0.1、0.5、1はカウンタで切り替え可)
  • 繰り返し精密度(μm):0.1(2σ)(20℃)
  • 検出可能動作速度(mm/秒):700(通常測定時)/120(ピーク検出時)
  • 軸受方式:リニアボールベアリング
  • 出力ケーブル長(m):約2
  • 測定子:超硬SΦ3(M2.5(P=0.45)×5mm) 標準測定子No.901312
  • 測定力(N):0.65以下(縦姿勢)/0.55以下(横姿勢)/0.45以下(逆姿勢)
  • 戻り誤差(μm):0.1(20℃)
注意事項
  • 指示精度、繰り返し精度、戻り誤差:セット品の専用カウンタとの組み合わせで使用時のみ保証。
内容品・付属品 ●キースパナ(測定子交換用)●ゴム足●スタンド●ワッシャ(カウンタ用)●ACアダプタ●ACコード●DCプラグ●取扱説明書●検査成績書
原産国 日本
特記事項
