（株）北川鉄工所 クイックマスタージョー NTS-QM クイックマスタージョー　ＮＴＳ３０９用 NTS-QM309
（株）北川鉄工所 クイックマスタージョー NTS-QM クイックマスタージョー　ＮＴＳ３０９用 NTS-QM309
（株）北川鉄工所

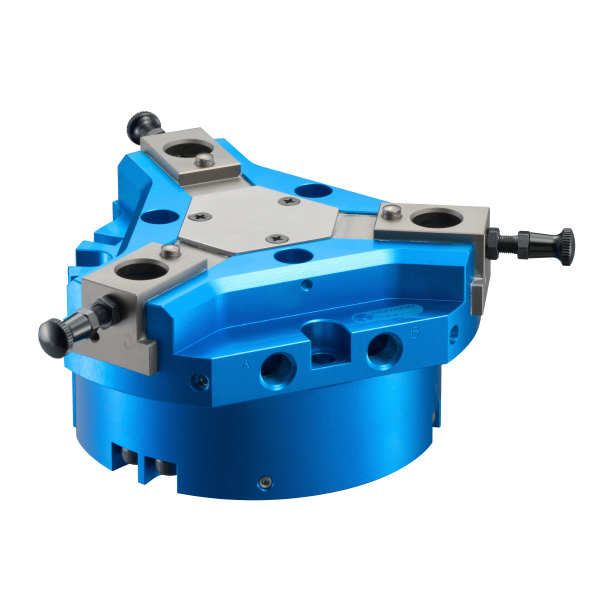

クイックマスタージョー　ＮＴＳ３０９用　ＮＴＳ－ＱＭ３０９

商品アイコンについて
  • 型番：NTS-QM309
  • 発注コード：M3U13
  • メーカー商品コード：9716717201
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \70,800
　
注文単位 1個

  • ※6/16 23:30 時点の情報です

用途 ―
商品説明

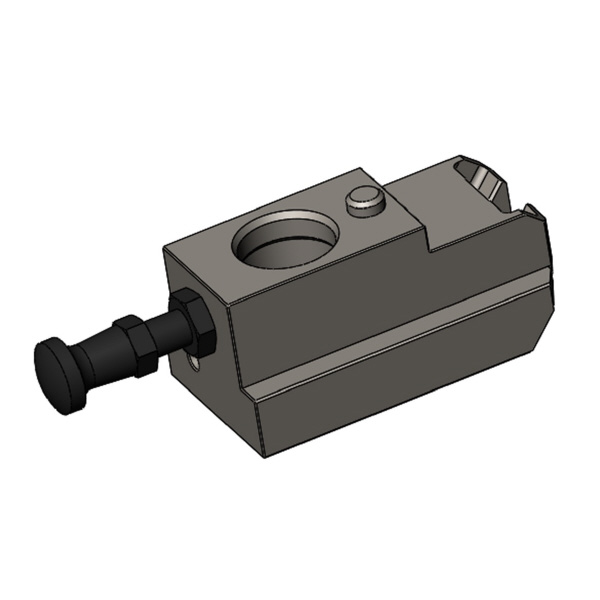

  • クイックマスタジョー。
  • オプション:平行グリッパNTS309。
  • 迅速なジョー交換と新しい把握確認を実現。
  • NTS-309で使用可能。
  • ジョー交換時間の短縮可能。
  • エ具レスでジョー交換可能。
  • オプション:グリッバ本体はNTS3seriesを使用。
商品スペック
  • 測定距離(mm)：20(供給空圧力0.6MPa)
  • 把持力(N)：1010(外径把握)・1120(内径把握)［供給空圧力0.6MPa］
  • 周囲温度(℃)：5～60
  • 質量(kg)：0.7(本体)
  • 使用空圧力(MPa)：0.2～0.8
  • ジョーストローク直径(mm)：16
  • ジョー取付け部寸法J1(mm)：24.5
  • ジョー取付け部寸法J2(mm)：13.5
  • 外形寸法A(mm)：Φ80
  • 外形寸法B(mm)：49
  • 外形寸法C(mm)：49.5
  • 外形寸法D(mm)：50.5
  • 外形寸法E(mm)：49.5
  • 外形寸法G(mm)：18
  • 外形寸法H(mm)：41.4
  • 外形寸法K(mm)：42.5
  • 外形寸法L(mm)：M3
  • 外形寸法M(mm)：Φ26
  • 外形寸法N(mm)：33.5
  • 外形寸法Q(mm)：25
  • 外形寸法S(mm)：Φ42
  • 外形寸法T(mm)：Φ6(径)/15(深さ)
  • 外形寸法U(mm)：Φ20(径)/3.5(深さ)
  • 許容ジョー質量(g)：240(ロボット加速度3m/s2)(1個)/210(ロボット加速度6m/s2)(1個)/150(ロボット加速度10m/s2)(1個)
  • 繰り返し精度(mm)：±0.02(参考値)
  • 流体消費量(cm3/往復)：50.2
注意事項
  • 供給空圧力0.6MPaでの値です。
内容品・付属品 ―
原産国 ―
特記事項 ―
