（株）ナベヤ

クイックボールロケートエレメント　ＱＬＥ１２ＬＰ

商品アイコンについて

型番：QLE12LP
発注コード：M3O52
メーカー商品コード：150318
JANコード：4904115398235

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	\10,500


注文単位	1個

※10/25 23:20 時点の情報です

用途	―

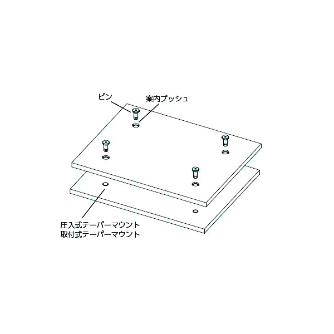

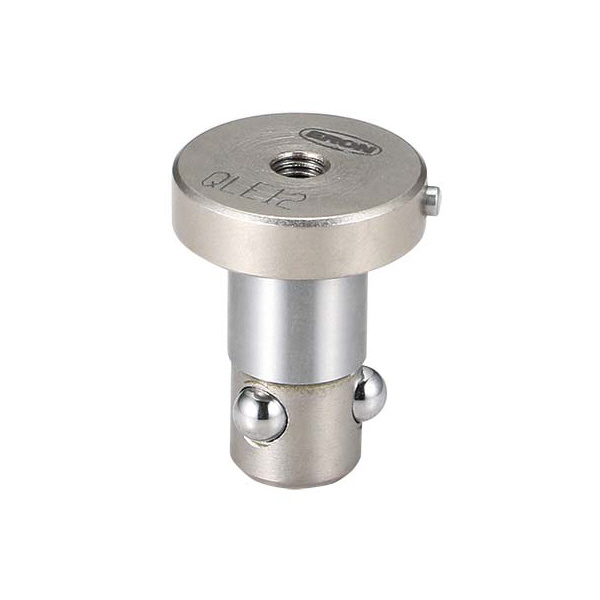

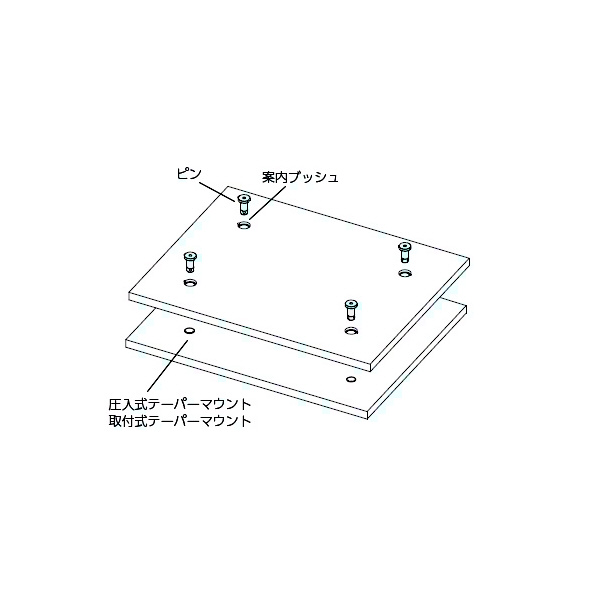

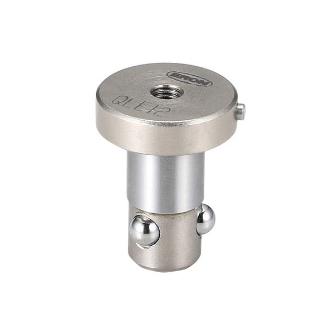

商品説明	ジグプレートの位置決めとクランプを同時に行う位置決めユニットです。ジグプレートの着脱作業の時間短縮ができます。レンチ操作により、組込まれた精密球が3方向に広がりロックします。回り止め機能により、ワンハンドで操作ができます。ピンは取外しができるのでジグプレート変更後も使用できます。ジグプレートに案内ブッシュ、機械側のプレートにはテーパマウントをセットしてください。フランジ端面の一部をカットし、2種類の取付方法に対応します。繰返し位置決め精度は30μｍ以内になります。(複数個使用の場合)
商品スペック	材質(本体)：SCM440 材質(鋼球)：SUJ2 熱処理：HRC53±3 熱処理(鋼球)：HRC60
注意事項	―
内容品・付属品	―
原産国	―
特記事項	―
