住友電気工業（株）

ＳＥＣ－溝入れバイト　ホルダ　ＧＮＤＭＬ１６１６ＪＸ－３１２Ｊ

商品アイコンについて
  • 型番：GNDML1616JX-312J
  • 発注コード：M1C04
  • メーカー商品コード：2600BDK
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \38,100
　
注文単位 1個

  • ※6/16 23:30 時点の情報です

用途 ―
商品説明 ―
商品スペック

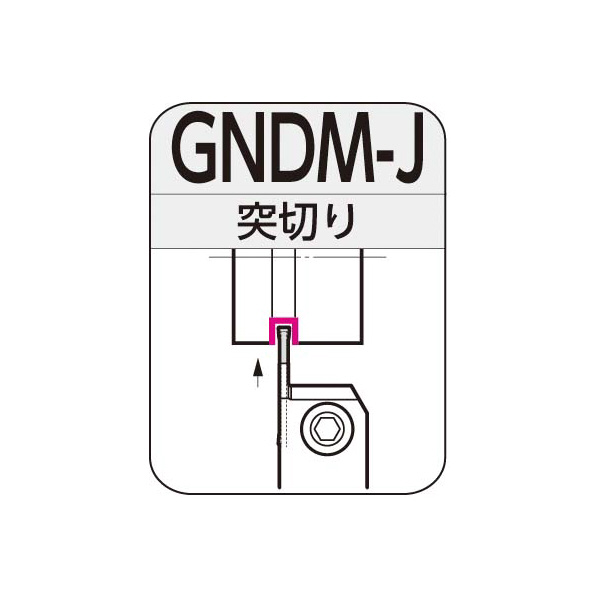

  • 加工用途：突切り・外径溝入れ(小型旋盤用)/内部給油
  • 勝手［記号］：左［L］
  • シャンク高(mm)：16
  • シャンク幅(mm)：16
  • 全長(mm)：120
  • 刃先距離(mm)：(16)
  • 刃先高さHF(mm)：16
  • 頭部LH(mm)：30.0
  • オフセットWF2(mm)：0
  • 溝幅(mm)：3
  • 最大溝深さ(mm)：12
  • 最大突切り径(mm)：24

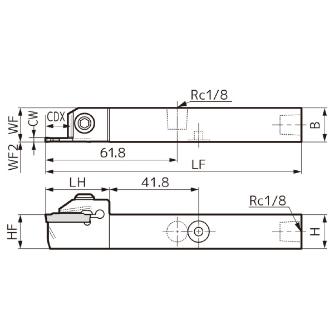

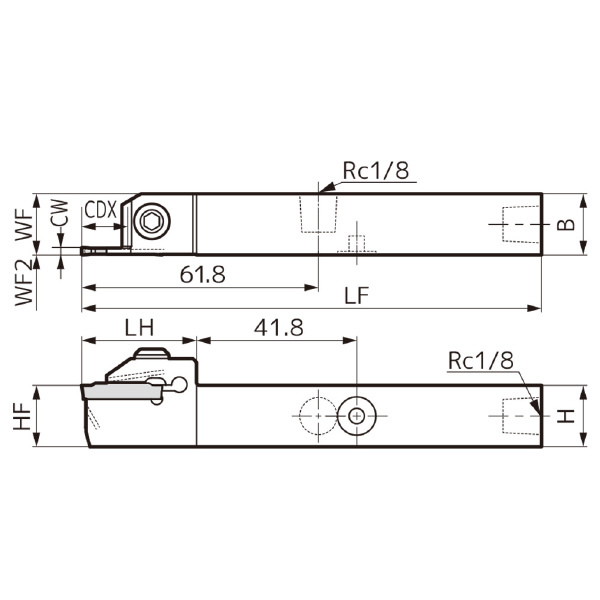

  • Fig：1
  • 適用チップ：GC□ □30○○-□□
  • 部品・キャップスクリュー：CP-M5-20-1
  • 部品・プラグ：XP02
  • 部品・上面用レンチ：LH040
  • 部品・下面用レンチ：LH025
  • 部品・キャップスクリュー(N・m)：5.0
注意事項
  • インサートとホルダの刃幅CWは同一の組み合わせでご使用ください。
  • 最大溝深さCDXは溝入れ加工時の数値です。
内容品・付属品 ―
原産国 ―
特記事項 ―
