| 用途 |
●側面加工●溝加工●平面加工 |

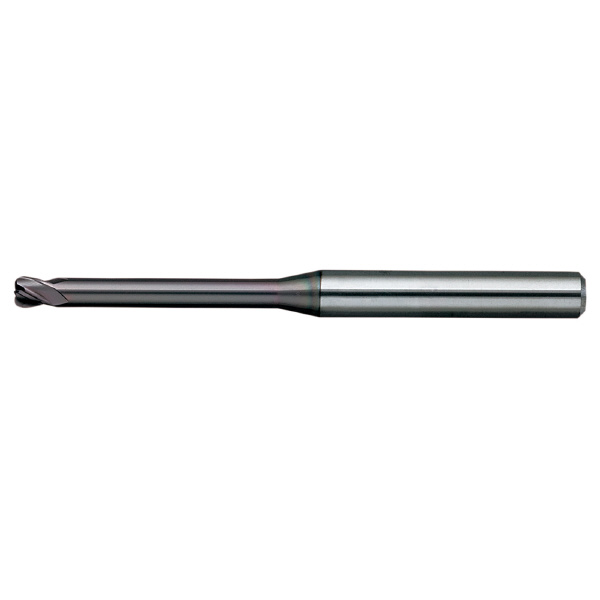

| 商品説明 |
- 高硬度鋼用の無限コーティングプレミアムと新形状の採用で耐チッピング性に優れ、びびり振動を抑えることにより仕上げ面が向上。
- 高能率加工が可能な4枚刃タイプ。
- 4枚刃で最小径φ0.1からφ6まで全450サイズ。
- φ0.1～φ0.3の底刃は、軸中心まで刃がありません。削り残しにご注意ください。
|
| 商品スペック |

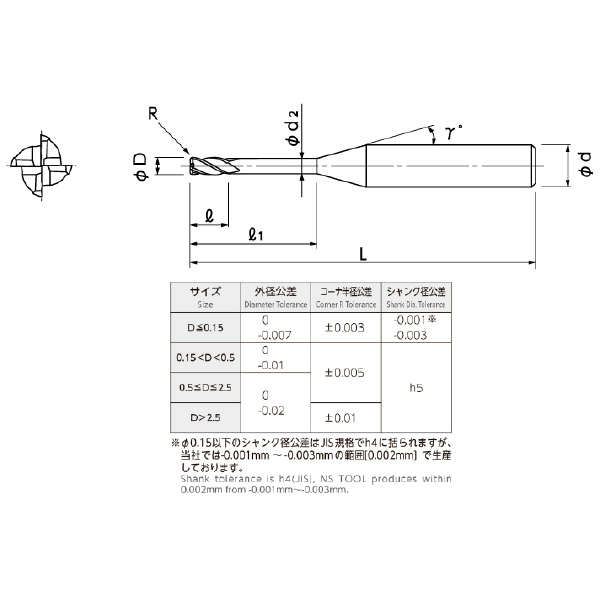

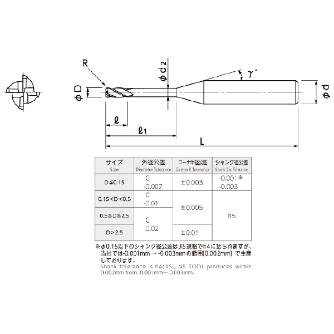

- シャンク径(mm)：4
- シャンク径公差(mm)：φd(-0.003～-0.001)
- コーナ半径(mm)：R0.02
- コーナ半径公差(mm)：±0.003
- ねじれ角(°)：30
- 外径(mm)：0.15
- 外径公差(mm)：-0.007～0
- 首下長l1(mm)：0.3
- 首下径d2(mm)：0.135
- 首角(γ)：12°
- 刃数(枚)：4
- 刃長(mm)：0.12
- 全長(mm)：45
- 刃先形状：ロングネックラジアス
- ワーク勾配角に対する実有効長(30')(mm)：0.34
- ワーク勾配角に対する実有効長(1°)(mm)：0.36
- ワーク勾配角に対する実有効長(1°30')(mm)：0.37
- ワーク勾配角に対する実有効長(2°)(mm)：0.39
- ワーク勾配角に対する実有効長(3°)(mm)：0.43
- 加工可能硬度：～65HRCまで加工可能
- 材質：超微粒子超硬合金
- 表面処理：無限コーティングプレミアム
- 被削材：プリハードン鋼/高硬度鋼(～52HRC)/高硬度鋼(～60HRC)/高硬度鋼(～65HRC)/ステンレス鋼/チタン合金・耐熱合金
|
| 注意事項 |
- φ0.15の底刃は、軸中心まで刃がありません。削り残しにご注意ください。
- 首部形状について:首角(r)は目安になります。被削材との干渉が心配される時は、必ず実測での確認をお願いします。
- 工具をケースから取り出す際は、工具の飛び出しや、刃先が素手に直接触れない様に、充分に注意してください。
- 切れ刃を直接素手で触れない様にしてください。
- 工具を使用する際は、破損する危険がありますので、必ずカバー・保護メガネ等を使用してください。
- ホルダ等は、工具や加工内容に見合った物を使用してください。工具はホルダにしっかりと固定し、振れを抑えるようにしてください。
- 被削材は、しっかり固定してください。
- 工具及び被削材の寸法は、あらかじめ確認しておいてください。
- 切削条件は、加工物や使用機械に合せて、調節する必要があります。
|
