（株）コンテックモーションコントロールボード SMC モーションコントロールボード SMC-4DL-PE

（株）コンテック

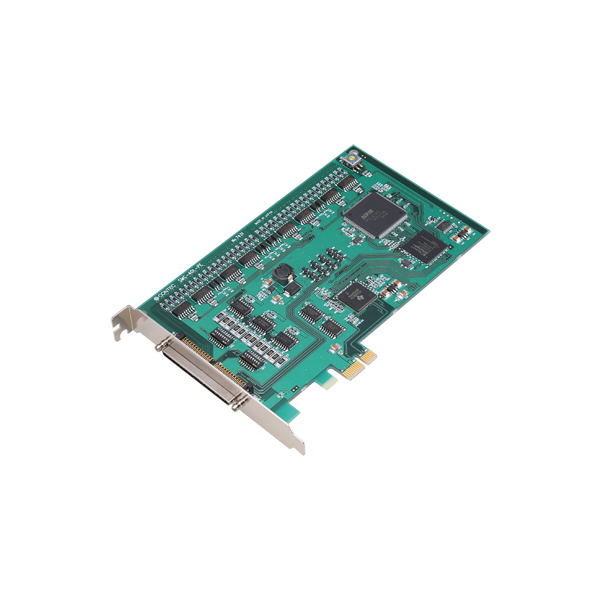

モーションコントロールボード　ＳＭＣ－４ＤＬ－ＰＥ

商品アイコンについて

型番：SMC-4DL-PE
発注コード：M0L06
メーカー商品コード：SMC-4DL-PE
JANコード：4993973579177

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	¥75,200


注文単位	1個

※7/13 23:30 時点の情報です

用途	―
商品説明	本製品は、ステッピングモータおよび(パルス列入力方式の)サーボモータを制御するPCI Expressバス対応ボードです。最大4軸のモータ制御が可能なタイプです。位置決め、原点復帰、直線補間、S字加減速の機能を搭載し、多軸間での直線補間や速度および位置のオーバーライドが可能です。半導体製造装置、検査装置、多軸ロボットまたはX-Yロボットのような幅広い用途でご利用いただけます。これらの豊富な機能により、製造装置や検査装置など幅広い用途で複雑な位置決め制御システムを構築できます。多軸独立制御ができ、最大 9.8Mpps のパルス出力が可能定速、直線加減速、S 字加減速により連続動作、位置決め動作、原点復帰動作の制御が可能エンコーダ入力およびパルス出力回路に接続できる出力および入力形式が多様複数軸の同期制御機能を持ち、動作開始や停止のタイミングを揃えることが可能速度および位置のオーバーライドが可能コンパレータ回路により設定値とカウンタ値との比較が可能
商品スペック	拡張モジュール(バス仕様)：PCIExpress 拡張モジュール(サイズ)：ショートサイズ拡張モジュール(使用コネクタ)：1x0.8mmピッチ100-pin(メス) カウンタ(チャネル数)(ch)：4 カウンタ(カウント方式)：28-bitアップダウンカウンタ(応答速度)(MHｚ)：1[オープンコレクタ出力]/3[TTL出力]/5[差動出力] モーション制御(チャネル数)(ch)：4 モーション制御(速度範囲)(Mpps)：0.3～9.8
注意事項	―
内容品・付属品	＜＜標準付属品＞＞本体[SMC-4DL-PE]×1、ファーストステップガイド×1、メディア 1[API-PAC(W32)]×1、登録カード＆保証書×1、シリアルナンバーラベル×1、1 メディアには、ドライバソフトウェア、説明書、Question 用紙を納めています。
原産国	―
特記事項	―
