| 用途 |
― |
| 商品説明 |

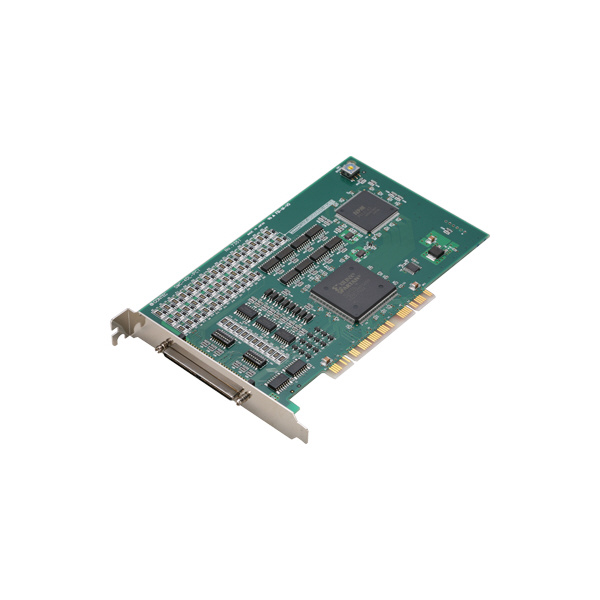

- ステッピングモータおよび(パルス列入力方式の)サーボモータの位置決めを行うことができるPCIバス準拠のモーションコントロールボードです。
- 位置決め、原点復帰、直線補間、S字加減速の機能を搭載し、多軸間での直線補間や速度および位置のオーバーライドが可能です。
- 半導体製造装置、検査装置、多軸ロボットまたはX-Yロボットのような幅広い用途でご利用いただけます。
- 多軸独立制御ができ、最大 9.8Mpps のパルス出力が可能
- 定速、直線加減速、S字加減速により連続動作、位置決め動作、原点復帰動作の制御が可能
- エンコーダ入力およびパルス出力回路に接続できる出力および入力形式が多様
- コンパレータ回路により設定値とカウンタ値との比較が可能
|
| 商品スペック |
- 拡張モジュール(バス仕様)：PCI
- 拡張モジュール(サイズ)：ショートサイズ
- 拡張モジュール(使用コネクタ)：1x0.8mmピッチ100-pin(メス)
- カウンタ(チャネル数)(ch)：4
- カウンタ(カウント方式)：28-bitアップダウン
- カウンタ(応答速度)(MHｚ)：1[オープンコレクタ出力]/3[TTL出力]/5[差動出力]
- モーション制御(チャネル数)(ch)：4
- モーション制御(速度範囲)(Mpps)：0.3～9.8
|
| 注意事項 |
― |
| 内容品・付属品 |
＜＜標準付属品＞＞本体[SMC-4DL-PCI]×1、ファーストステップガイド×1、メディア *1[API-PAC(W32)]×1、登録カード＆保証書×1、シリアルナンバーラベル×1、*1 メディアには、ドライバソフトウェア、説明書、Question 用紙を納めています。 |
| 原産国 |
― |
| 特記事項 |
― |
