（株）コンテック 圧着用中継端子台(M3ネジ、50点) EPD-50A 圧着用中継端子台（Ｍ３ネジ、５０点） EPD-50A
（株）コンテック

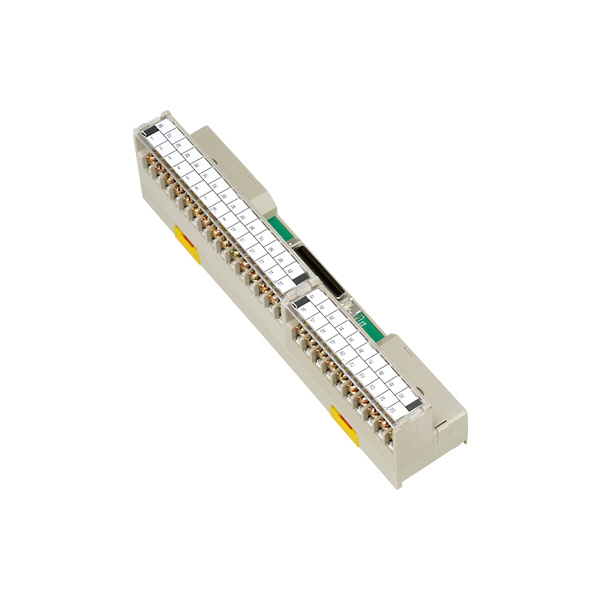

圧着用中継端子台（Ｍ３ネジ、５０点）　ＥＰＤ－５０Ａ

商品アイコンについて
  • 型番：EPD-50A
  • 発注コード：M0K32
  • メーカー商品コード：EPD-50A
  • JANコード：4993973564005
仕切価格 ―
標準価格 \14,200
　
注文単位 1個

  • ※9/05 23:30 時点の情報です

用途 ―
商品説明
  • EPD-50Aは、コンテック製インターフェイスボードの50ピンミニチュアリボンコネクタと外部機器の信号を接続するための中継端子台です。
  • コネクタと端子台は1対1で対応しており、端子台を介してボード/カードと外部機器との接続を簡単に行うことができます。
  • 丸形端子、Y形端子共に使用可能です。注)ボード/カードと本製品との接続には、別売のオプションケーブルが必要です。
  • 端子ねじが脱落しない 'ねじアップ端子台' を搭載しているため、結線作業が安全迅速に行えます。
  • 幅寸法40mm、端子ピッチ7.62mmのコンパクトサイズで、DINレールへの取り付けが可能なため、盤内配線に最適です。
商品スペック
  • 定格電圧：125VACrms,125VDC
  • 定格電流(A)：0.5
  • 端子台適合電線(mm2)：1.25(max.)(より線)
  • 絶縁抵抗(mΩ)：1000以上
  • 耐電圧：500VAC60Hz1分間
  • 使用コネクタ：10250-6202PL(3M)相当品
  • 適合DINレール(mm)：幅35
  • 使用条件：0-50℃,10-90%RH(ただし、結露しないこと)
  • 質量(g)：295
注意事項
  • ＜注意・使用条件＞＞
  • オプションケーブルは、ボード/カードおよび本製品には添付されていません。使用するボード/カードによって異なりますので、説明書またはホームページで確認いただき適切なケーブルをご購入ください。
  • EPD-50とは接続コネクタの形状が異なります。互換品、後継製品ではありません。
内容品・付属品 ＜＜標準付属品＞＞本体[EPD-50A]×1、取扱説明書×1
原産国 ―
特記事項 ―
