（株）コンテック RS－422A/485シリアル通信ボード COM-4PD(PCI)H ＲＳ－４２２Ａ／４８５シリアル通信ボード COM-4PD(PCI)H
（株）コンテック

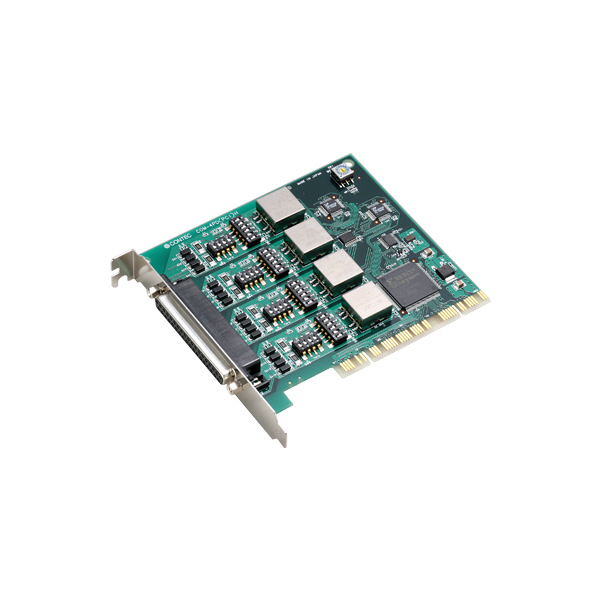

ＲＳ－４２２Ａ／４８５シリアル通信ボード　ＣＯＭ－４ＰＤ（ＰＣＩ）Ｈ

商品アイコンについて
  • 型番：COM-4PD(PCI)H
  • 発注コード：M0J85
  • メーカー商品コード：COM-4PD(PCI)H
  • JANコード：4993973555287
仕切価格 ―
標準価格 \57,100
　
注文単位 1個

  • ※6/17 23:30 時点の情報です

用途 ―
商品説明
  • COM-4PD(PCI)Hは、パソコンに4チャネルのRS-422A/485シリアル通信ポートを増設する、PCIバス準拠のインターフェイスボードです。
  • 各チャネルに送信128byte/受信128byteのFIFOバッファを持つUART 162850を搭載しています。
  • 添付の標準COMドライバによるセットアップでWindowsまたはLinux標準のCOMポートとして使用できます。
  • Win32 APIコミュニケーション関数やMSCommでプログラムも可能です。
  • RS-422A/485 シリアル通信、最高 921,600bps に対応
  • 各チャネル間およびパソコン間を絶縁、すべての信号線をサージ保護
  • 最大16枚までのボードを増設でき、COM1-COM256までの設定が可能
  • 各チャネルに送信 128byte 受信 128byte のバッファメモリを搭載
商品スペック
  • チャネル数(ch)：4
  • 入出力仕様：RS-422A/RS-485
  • 絶縁仕様：チャネル間絶縁、バス絶縁
  • 絶縁耐圧(VDC)：チャネル間:500/バス間:1000
  • 伝送方式：非同期シリアル伝送(全二重/半二重)
  • ボーレート(bps)：2～921,600*1*2
  • データ長：5、6、7、8ビット/1、1.5、2ストップビット*1
  • パリティチェック：イーブン、オッド、ノーパリティ*1
  • 搭載LSI：162850相当品(FIFOバッファは、各チャネルに送信用128byte、受信用128byte)
  • 信号延長可能距離(m)：1200以内*3
  • 割り込み：1点使用*4
  • I/Oアドレス：8ビット×32ポート占有
  • 消費電流：5VDC950mA(max.)
  • 使用条件：0-50℃、10-90%RH(ただし、結露しないこと)
  • バス仕様：PCI(32bit、33MHz、ユニバーサル・キー形状対応*5*6)
  • 外形寸法(mm)：121.69(L)×105.68(H))*7
  • 使用コネクタ：37ピンD-SUBコネクタ[F(雌)タイプ]、DCLC-J37SAF-20L9[JAE製]相当品
  • ボード本体の質量(g)：95
注意事項
  • ＜注意・使用条件＞＞
  • *1ソフトウェアによって設定することができます。添付CD-ROMの「標準COMドライバソフトウェアCOMSetupDisk」および「ドライバライブラリAPI-PAC(W32)」では、15-921,600bpsとなります。
  • *2高速でデータ伝送する場合、外部機器やケーブル長などの環境によって正常な伝送ができない場合があります。
  • *3通信距離とボーレートの関係の一例を以下の表に示します。通信距離ボーレート:300m:115,200bps、600m:57,600bps、900m:19,200bps、1200m:9,600bps(通信ケーブル:28AWG・ダブルシールドケーブル・各信号の+,－はツイストペアになっています。)
  • *4各チャネルからの割り込み信号は、1つの割り込み信号にまとめられPCIバスに接続されます。
  • *5このボードは拡張スロットから+5V電源の供給を必要とします(+3.3V電源のみの環境では動作しません)。
  • *6基板番号No.7194の場合は、32bit、33MHz、5Vです。
内容品・付属品 ＜＜標準付属品＞＞ボード[COM-4PD(PCI)H]×1、ファーストステップガイド×1、COM Setup Disk *1 (CD-ROM)×1、登録カード＆保証書×1、登録カード返信用封筒×1、*1 :CD-ROM には、ドライバソフトウェア、説明書、Question 用紙を納めています。
原産国 ―
特記事項 ―
