（株）コンテック 絶縁型RS－232C通信ボード 4ch COM-4P 絶縁型ＲＳ－２３２Ｃ通信ボード　４ｃｈ COM-4P(PCI)H
（株）コンテック

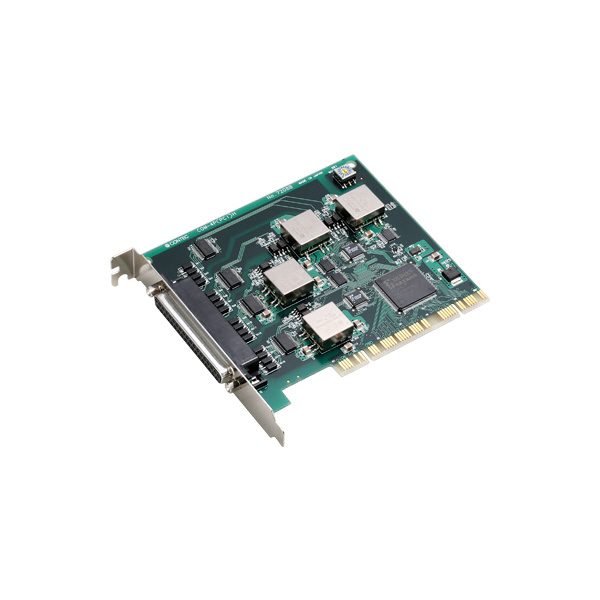

絶縁型ＲＳ－２３２Ｃ通信ボード　４ｃｈ　ＣＯＭ－４Ｐ（ＰＣＩ）Ｈ

商品アイコンについて
  • 型番：COM-4P(PCI)H
  • 発注コード：M0J84
  • メーカー商品コード：COM-4P(PCI)H
  • JANコード：4993973559353
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥59,600
　
注文単位 1個

  • ※7/13 23:30 時点の情報です

用途 ―
商品説明
  • パソコンに4チャネルのRS-232Cシリアル通信ポートを増設する、PCIバス準拠のインターフェイスボードです。
  • チャネル間・パソコン間を絶縁、全通信ラインに耐サージ回路を内蔵、各チャネル、送受信別に128byte FIFOのUART 162850を搭載しています。
  • 添付の標準COMドライバによるセットアップでWindows、Linux標準のCOMポートとして使用できます。
  • Win32 APIコミュニケーション関数やMSCommでプログラムも可能です。※9ピン/25ピンD-SUBコネクタ分配ケーブル別売
  • RS-232C シリアル通信、最高 921,600bps に対応
  • 各チャネル間およびパソコン間を絶縁、すべての信号線をサージ保護
  • 最大16枚までのボードを増設でき、COM1-COM256までの設定が可能
  • 送信 128byte 受信 128byte のバッファメモリを搭載
商品スペック
  • チャネル数(ch)：4
  • 入出力仕様：RS-232C
  • 絶縁仕様：チャネル間絶縁、バス絶縁
  • 絶縁耐圧(VDC)：チャネル間:500/バス間:1000
  • 伝送方式：非同期シリアル伝送
  • ボーレート(bps)：2～921,600*1*2
  • データ長：5、6、7、8ビット/1、1.5、2ストップビット*1
  • パリティチェック：イーブン、オッド、ノーパリティ*1
  • 搭載LSI：162850相当品(FIFOバッファは、各チャネルごとに送信用128byte、受信用128byte)
  • 信号延長可能距離(m)：15以内
  • 割り込み：1点使用*3
  • I/Oアドレス：8ビット×32ポート占有
  • 消費電流：5VDC1000mA(max.)
  • 使用条件：0-50℃、10-90%RH(ただし、結露しないこと)
  • バス仕様：PCI(32bit、33MHz、ユニバーサル・キー形状対応*4)
  • 外形寸法(mm)：121.69(L)×105.68(H)
  • 使用コネクタ：37ピンD-SUBコネクタ[F(雌)タイプ]、DCLC-J37SAF-20L9[JAE製]相当品
  • ボード本体の質量(g)：90
注意事項
  • ＜注意・使用条件＞＞
  • *1ソフトウェアによって設定することができます。添付CD-ROMの「標準COMドライバソフトウェアCOMSetupDisk」および「ドライバライブラリAPI-PAC(W32)」では、15-921,600bpsとなります。
  • *2高速でデータ伝送する場合、外部機器やケーブル長などの環境によって正常な伝送ができない場合があります。
  • *3各チャネルからの割り込み信号は、1つの割り込み信号にまとめられPCIバスに接続されます。
  • *4このボードは拡張スロットから+5V電源の供給を必要とします(+3.3V電源のみの環境では動作しません)。
内容品・付属品 ＜＜標準付属品＞＞本体[COM-4P(PCI)H]×1、ファーストステップガイド×1、COM Setup Disk *1 (CD-ROM)×1、登録カード＆保証書×1、登録カード返信用封筒×1、*1 :CD-ROM には、ドライバソフトウェア、説明書、Question 用紙を納めています。
原産国 ―
特記事項 ―
