| 用途 |
― |
| 商品説明 |

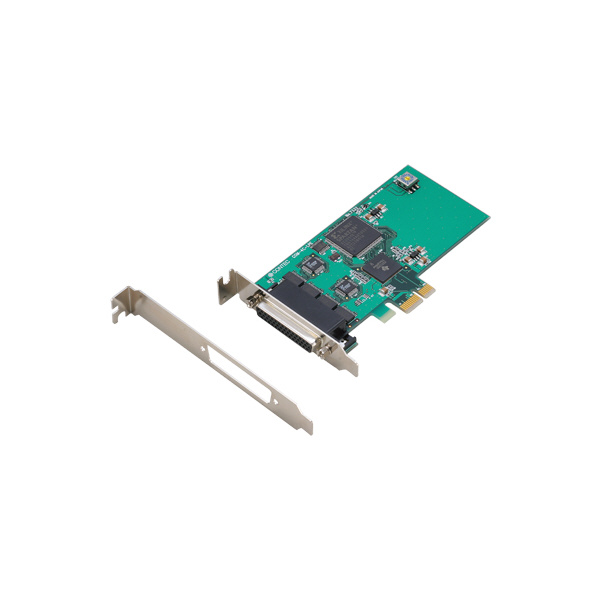

- 本製品は、外部装置とRS-232C準拠のシリアル通信を行う、PCI Expressバス準拠のインターフェイスボードです。
- Low Profileサイズスロットに対応し、添付ブラケットに交換することでスタンダードサイズスロットにも対応します。
- 1枚で4チャネルのシリアルポートを備えています。
- 添付の標準COMドライバソフトウェア [COM Setup Disk] を使用することで、WindowsまたはLinux標準のCOMポートとしてアクセスすることができます。
- RS-232C シリアル通信 4ch、最高 921,600bps に対応
- 添付ドライバソフトウェアにより Windows、Linux の標準 COM ポートとして使用可能
- 最大16枚までのボードを増設でき、COM1 - COM256 までの設定が可能
- Low Profile サイズ/スタンダードサイズスロットに対応(ブラケット添付)
- 用途に応じたケーブル、コネクタをオプションで用意
|
| 商品スペック |
- チャネル数(ch)：4
- 入出力仕様：RS-232C
- 伝送方式：非同期シリアル伝送
- ボーレート(bps)：2～921,600*1*2
- データ長：5、6、7、8ビット/1、1.5、2ストップビット*1
- パリティチェック：イーブン、オッド、ノーパリティ*1
- 搭載LSI：162850相当品(FIFOバッファは、各チャネルに送信用128byte、受信用128byte)
- 信号延長可能距離(m)：15以内
- 割り込み：1点使用*3
- I/Oアドレス：8ビット×32ポート占有
- 消費電流：3.3VDC350mA
- 使用条件：0-50℃、10-90%RH(ただし、結露しないこと)
- バス仕様：PCIExpressBaseSpecificationRev.1.0ax1
- 外形寸法(mm)：121.69(L)×67.90(H)
- 使用コネクタ：44ピンD-SUBコネクタ、103A-44FgTBBB3[COXOC製、F(雌)タイプ]相当品
- ボード本体の質量(g)：60
|
| 注意事項 |
- ＜注意・使用条件＞＞
- *1ソフトウェアによって設定することができます。添付CD-ROMの「標準COMドライバソフトウェアCOMSetupDisk」および「ドライバライブラリAPI-PAC(W32)」では、15-921,600bpsとなります。
- *2高速でデータ伝送する場合、外部機器やケーブル長などの環境によって正常な伝送ができない場合があります。
- *3各チャネルからの割り込み信号は、1つの割り込み信号にまとめられPCIバスに接続されます。
|
| 内容品・付属品 |
＜＜標準付属品＞＞ボード[COM-4C-LPE]×1、ファーストステップガイド×1、CD-ROM *1 (COM Setup Disk)×1、スタンダードサイズブラケット×1、登録カード＆保証書×1、登録カード返信用封筒×1、*1:CD-ROM には、ドライバソフトウェア、説明書、Question用紙を納めています。 |
