| 用途 |
― |
| 商品説明 |

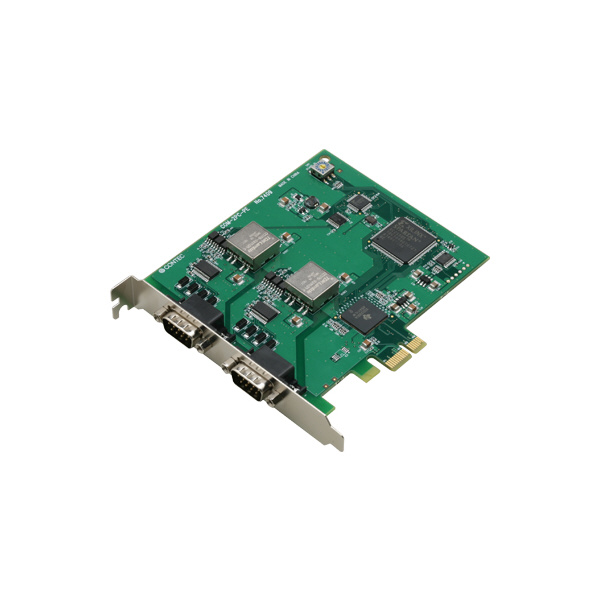

- 本製品は、パソコンにRS-232C準拠のシリアル通信機能を拡張する絶縁型のPCI Expressバス対応ボードです。
- RS-232C準拠のシリアルポートを2ch搭載しています。
- 各チャネル間およびパソコンとのバスラインを絶縁、通信ポートにサージ保護回路を内蔵することで耐ノイズ性を強化しています。
- 各チャネル、送受信別に128byteのFIFOバッファを搭載、921,600bpsまでのボーレートに対応しています。Windows/Linuxドライバを添付、OS標準のCOMポートとして使用できます。
- RS-232C シリアル通信、最高 921,600bps に対応
- 添付ドライバソフトウェアにより Windows、Linux の標準 COM ポートとして使用可能
- 各チャネル間およびパソコン間を絶縁、すべての信号線をサージ保護
- 最大 16 枚までのボードを増設でき、COM1 - COM256 までの設定が可能
- 各チャネルに送信 128byte 受信 128byte のバッファメモリを搭載
|
| 商品スペック |
- チャネル数(ch)：2
- 入出力仕様：RS-232C
- 絶縁仕様：チャネル間絶縁、バス絶縁
- 絶縁耐圧(VDC)：チャネル間:1000/バス間:1000
- 伝送方式：非同期シリアル伝送
- ボーレート(bps)：2～921,600*1*2
- データ長：5、6、7、8ビット/1、1.5、2ストップビット*1
- パリティチェック：イーブン、オッド、ノーパリティ*1
- 搭載LSI：162850相当品(FIFOバッファは、各チャネルに送信用128byte、受信用128byte)
- 信号延長可能距離(m)：15以内
- 割り込み：1点使用*3
- I/Oアドレス：8ビット×32ポート占有
- 消費電流：3.3VDC950mA(max.)
- 使用条件：0-50℃、10-90%RH(ただし、結露しないこと)
- バス仕様：PCIExpressBaseSpecification1.0ax1
- 外形寸法(mm)：121.69(L)×110.18(H)
- 使用コネクタ：9ピンD-SUBコネクタ、DECLJ9PAF-20L9E[JAE製、M(雄)タイプ]相当品
- 取得規格：RoHS、VCCI
- ボード本体の質量(g)：90
|
| 注意事項 |
- ＜注意・使用条件＞＞
- *1ソフトウェアによって設定することができます。添付CD-ROMの「標準COMドライバソフトウェアCOMSetupDisk」および「ドライバライブラリAPI-PAC(W32)」では、15-921,600bpsとなります。
- *2高速でデータ伝送する場合、外部機器やケーブル長などの環境によって正常な伝送ができない場合があります。
- *3各チャネルからの割り込み信号は、1つの割り込み信号にまとめられPCIExpressバスに接続されます。
|
| 内容品・付属品 |
＜＜標準付属品＞＞ボード[COM-2PC-PE]×1、ファーストステップガイド×1、COM Setup Disk *1 (CD-ROM)×1、登録カード＆保証書×1、登録カード返送用封筒×1、*1:CD-ROM には、ドライバソフトウェア、説明書、Question用紙を納めています。 |
