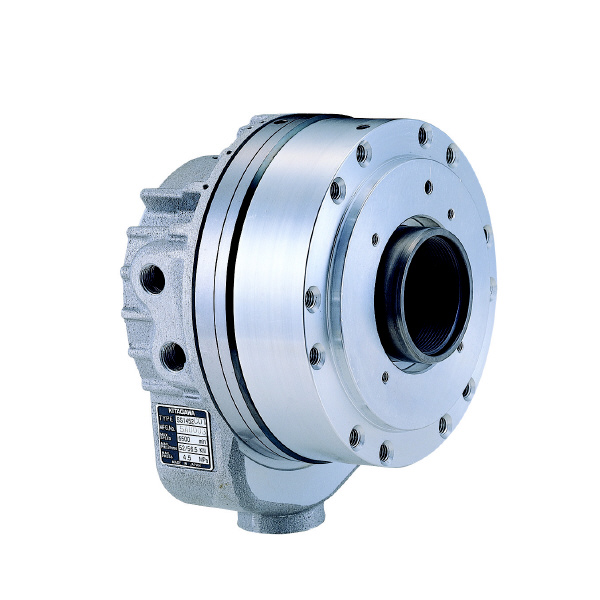

（株）北川鉄工所 短寸中空回転油圧シリンダ SS 短寸中空回転油圧シリンダ SS1452K
（株）北川鉄工所

短寸中空回転油圧シリンダ　ＳＳ１４５２Ｋ

商品アイコンについて
  • 型番：SS1452K
  • 発注コード：M0E23
  • メーカー商品コード：9011036090
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \415,000
　
注文単位 1個

  • ※6/16 23:30 時点の情報です

用途 ―
商品説明
  • BB200、B-200シリーズに対応。
  • 旋盤の機能を十分に発揮させるコンパクト設計。
  • 全長が従来型の2/3のコンパクトサイズに。
  • 回転速度がさらにUP。
  • 最高油圧力もさらにUP(1サイズ上のチャックにも対応可能)。
  • リニアセンサ取付可能(オプション)。
商品スペック
  • 最高回転速度(min-1)：6500
  • 慣性モーメント(kg・m2)：0.031
  • 質量(kg)：13
  • ドレン量(l/min)：3.9
  • ピストンストローク(mm)：22
  • ピストン推力(kN)(kgf)：56.5(5761)(押側)/52.1(5313)(引側)
  • ピストン表面積(cm2)：132.9(押側)/122.6(引側)
  • 貫通穴径(mm)：145
  • 最高使用油圧力(MPa)(kgf/cm2)：4.50(45.9)
  • 寸法A1(mm)：9.0
  • 寸法B1(mm)：88.0
  • 寸法C(mm)：180
  • 寸法C1(mm)：30
  • 寸法D(mm)：165
  • 寸法E(mm)：140
  • 寸法E1(mm)：M6×12(深さ)
  • 寸法F(mm)：80
  • 寸法F1(mm)：M10×20(深さ)
  • 寸法G(mm)：70
  • 寸法G1(mm)：93
  • 寸法H(mm)：M60×2
  • 寸法H1(mm)：110
  • 寸法J(mm)：52
  • 寸法J1(mm)：86
  • 寸法K(mm)：40
  • 寸法K1(mm)：47
  • 寸法L1(mm)：15
  • 寸法M1(mm)：55
  • 寸法N(mm)：73
  • 寸法N1(mm)：85
  • 寸法P(mm)：96
  • 寸法P1(mm)：4
  • 寸法Q1(mm)：M6×6(深さ)
  • 寸法S(mm)：135
  • 寸法T(mm)：130
  • 寸法U(mm)：130
  • 寸法V(mm)：19(max.)/-3(min.)
  • 寸法W(mm)：53.5(max.)/31.5(min.)
  • 寸法Z(mm)：8
注意事項
  • ピストン推力:最高使用油圧力。
  • ドレン量:油圧力3.0MPa、油温50℃の時。
内容品・付属品 ―
原産国 ―
特記事項 ―
