（株）北川鉄工所 フィンガーチャック FG フィンガーチャック FG10
（株）北川鉄工所

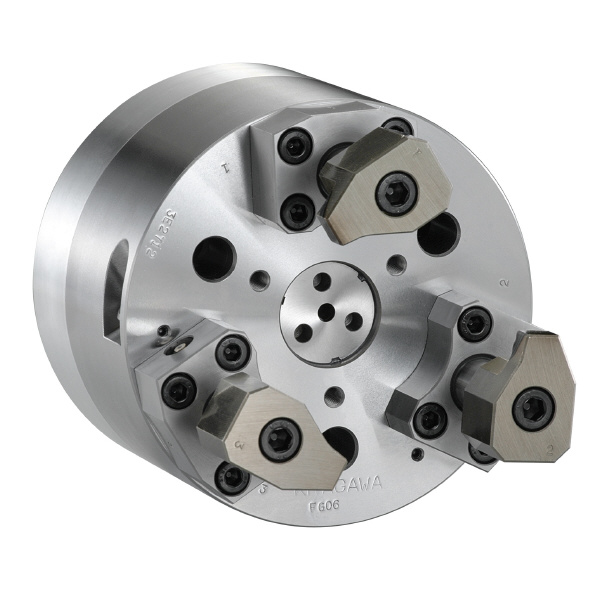

フィンガーチャック　ＦＧ１０

商品アイコンについて
  • 型番：FG10
  • 発注コード：M0E13
  • メーカー商品コード：9011218000
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \1,228,000
　
注文単位 1個

  • ※9/16 23:30 時点の情報です

用途 ●フェイスクランプ用です。
商品説明
  • ワーク表面を引込み把握するため、薄肉ワークを歪ませることなく安定した把握を可能としました。
  • リアボデーをアルミ製にして軽量化を図っているため高速回転で加工時間を短縮できます。
  • 球面ブッシュの採用によりジョーがイコライズするため、ワークの偏肉も吸収し安定した把握が可能です。
  • チャック中心の貫通穴を設けていますので着座確認・エアブローの対応が可能です。
  • オプション:ブランクジョー。
商品スペック
  • 把握径(mm)：150[最大]
  • 許容最大入力(kN)：18
  • 最高回転速度(min-1)：3500
  • 慣性モーメント(kg・m2)：0.31
  • 適合シリンダ：Y1020R/RE
  • 質量(kg)：36
  • イコライズ量(mm)：2
  • オプションジョー 着座用シリンダでの把握可能高さ(mm)：61
  • ジョー1ヶの締付力(kN)(kgf)：5.5(561)
  • 許容最大入力(kgf)：1835
  • 寸法A(mm)：254
  • 寸法A1(mm)：75.5
  • 寸法B(mm)：220
  • 寸法B1(mm)：-
  • 寸法C(mm)：25
  • 寸法C1(mm)：-
  • 寸法D(mm)：16
  • 寸法E(mm)：56
  • 寸法F(mm)：50-70
  • 寸法G(mm)：120
  • 寸法H(mm)：71-91
  • 寸法J(mm)：8
  • 寸法K(mm)：12
  • 寸法L(mm)：15
  • 寸法M(mm)：30
  • 寸法N(mm)：5
  • 寸法P(mm)：24
  • 寸法Q(mm)：M20
  • 寸法R(mm)：M16
  • 寸法S(mm)：99.5
  • 寸法T(mm)：85.7
  • 寸法U(mm)：140
  • 寸法V(°)：50
  • 寸法W(mm)：6-M8ねじ深15
  • 寸法X(°)：20
  • 寸法Y(mm)：6-M8ねじ深15
  • 寸法Z(mm)：60
  • 着座用シリンダ：Y1020RE09C
  • 把握ストローク(mm)：8
注意事項
  • 3ツ爪。
  • ジョー1ヶの締付力はジョー長さ40mmの時。
  • 把握径/把握範囲は標準のソフトジョーを使用した場合。
内容品・付属品 ―
原産国 ―
特記事項 ―
