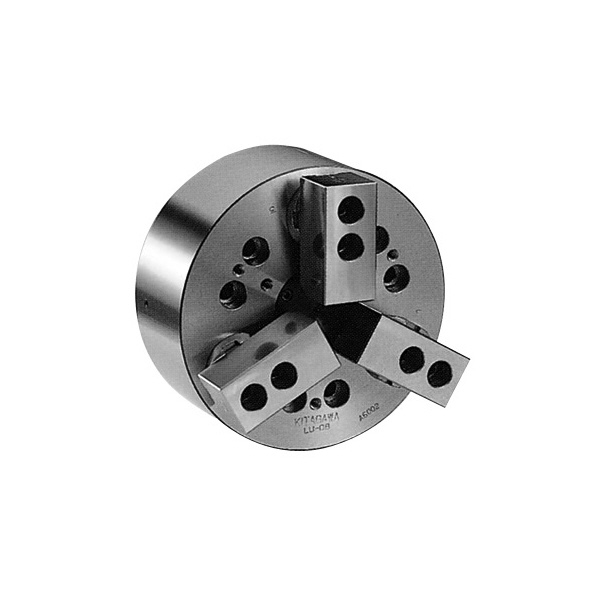

レベルロックチャック　ＬＵ－１２

仕切価格	―
標準価格	¥591,000


注文単位	1個

用途	―
商品説明	低コストでも引込み把握。大きなジョーストロークでワーク搬入も容易に。抜き勾配のある鋳物・鍛造品の把握が可能。安定した把握精度。
商品スペック	把握径(mm)：50[最小]・304[最大] ジョーストローク(直径)(mm)：10.8 プランジャストローク(mm)：15 許容最大入力(kN)：45 最大静的把握力(kN)：75 最高回転速度(min-1)：2000 慣性モーメント(kg・m2)：0.8 適合シリンダ：Y1530R/RE 質量(kg)：68 許容最大油圧力(MPa)(kgf/cm2)：3.00(30.6) 最大静的把握力(kgf)：7648 許容最大入力(kgf)：4589 寸法A(mm)：304 寸法B(mm)：125 寸法C(mm)：220 寸法D(mm)：5 寸法E(mm)：171.4 寸法F(mm)：6-M16 寸法G(mm)：24 寸法H(mm)：M27×3.0 寸法J(mm)：50 寸法K(mm)：47(max.)/32(min.) 寸法L(mm)：50 寸法M(mm)：60 寸法N(mm)：60 寸法P(mm)：102.0(max.)/96.6(min.) 寸法Q(mm)：19(max.)/4(min.) 寸法R(mm)：70(max.)/55(min.) 寸法S(mm)：70 寸法T(mm)：35 寸法U(mm)：M10×17
注意事項	把握径/把握範囲は標準のソフトジョーを使用した場合。
内容品・付属品	―
原産国	―
特記事項	―
