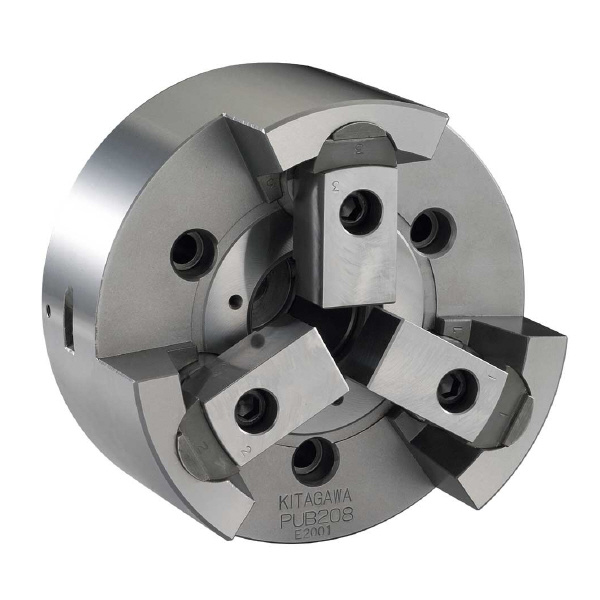

| 商品スペック |
- 把握径(mm)：99[最小]・162[最大]
- ジョーストローク(直径)(mm)：5
- プランジャストローク(mm)：10
- 許容最大入力(kN)：35
- 最大静的把握力(kN)：100
- 最高回転速度(min-1)：3600
- 慣性モーメント(kg・m2)：0.675
- 適合シリンダ：Y1225R/RE
- 質量(kg)：60.5(標準ソフトジョー付)
- 許容最大油圧力(MPa)(kgf/cm2)：3.35(34.2)
- 最大静的把握力(kgf)：10197
- 許容最大入力(kgf)：3569
- 寸法A(mm)：304
- 寸法B(mm)：163
- 寸法C(mm)：240
- 寸法D(mm)：103
- 寸法E(mm)：82
- 寸法F(mm)：220(G7)
- 寸法G(mm)：171.4
- 寸法H(mm)：3-M16
- 寸法J(mm)：25
- 寸法K(mm)：46.25(max.)/43.75(min.)
- 寸法L(mm)：19(max.)/9(min.)
- 寸法M(mm)：40
- 寸法N(mm)：40
- 寸法O(mm)：3-M14
- 寸法P(mm)：135
- 寸法Q(mm)：M92×2.0(max.)
- 寸法R(mm)：35.5
- 寸法S(mm)：100
- 寸法T(mm)：114(H6)
- 寸法U(mm)：3-M10
- 寸法V(mm)：130
- 着座仕様時の最大貫通穴径(mm)：Φ87
|
