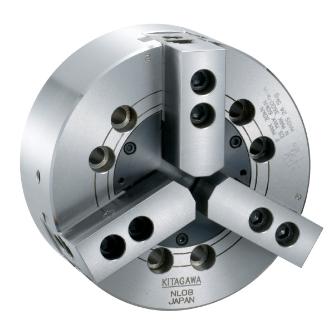

中実ロングストロークパワーチャック　直付　ＮＬ１０Ａ０８

仕切価格	―
標準価格	\348,000


注文単位	1個

用途	―
商品説明	スピンドルノーズ対応バックプレート付き。突起物ワークも確実把握。
商品スペック	把握径(mm)：24[最小]・254[最大] ジョーストローク(直径)(mm)：18.1 プランジャストローク(mm)：28 許容最大入力(kN)：40 最大静的把握力(kN)：81 最高回転速度(min-1)：3100 慣性モーメント(kg・m2)：0.326 適合シリンダ：Y1530R/RE 適合ジョー：SJ10A1(ソフトジョー)・HB10A1(ハードジョー) 質量(kg)：37.6(標準ソフトジョー付) 許容最大油圧力(MPa)(kgf/cm2)：2.8(28.6) 最大静的把握力(kgf)：8260 許容最大入力(kgf)：4079 主軸端呼び：A2-8 寸法A(mm)：254 寸法A1(mm)：18 寸法A2(mm)：139.719 寸法B(mm)：102 寸法C(mm)：220 寸法F(mm)：5 寸法H(mm)：171.4 寸法K(mm)：6-M16 寸法L(mm)：25 寸法M(mm)：30 寸法N(mm)：54.4(max.)/45.35(min.) 寸法O(mm)：29.5(max.)/11.5(min.) 寸法P(mm)：143(max.)/115(min.) 寸法Q(mm)：40 寸法R(mm)：16 寸法S(mm)：36 寸法T(mm)：M20 寸法U(mm)：5 寸法V(mm)：45 寸法W(mm)：46 寸法X(mm)：110 寸法Y(mm)：3-M8 寸法Z(mm)：190
注意事項	把握径/把握範囲は標準のソフトジョーを使用した場合。
内容品・付属品	―
原産国	―
特記事項	―
