（株）北川鉄工所 立形旋盤用大型チャック NV 立形旋盤用大型チャック NV18C1500
（株）北川鉄工所

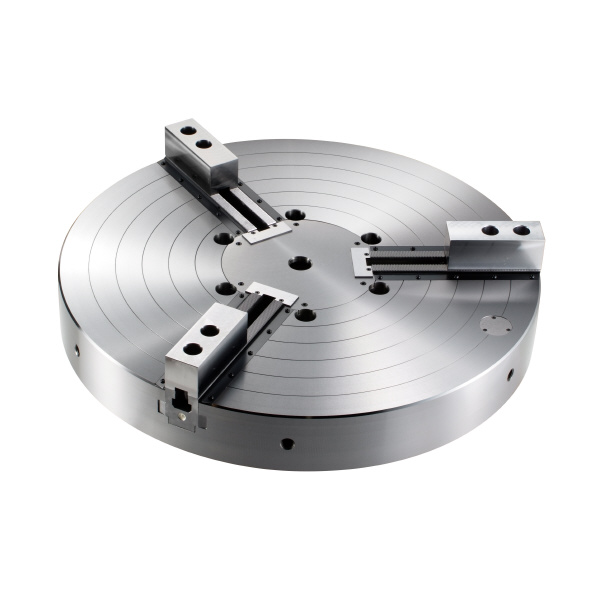

立形旋盤用大型チャック　ＮＶ１８Ｃ１５００

商品アイコンについて
  • 型番：NV18C1500
  • 発注コード：M0D68
  • メーカー商品コード：9011655000
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \1,202,000
　
注文単位 1個

  • ※6/16 23:30 時点の情報です

用途 ―
商品説明
  • プロテクタとスクレーパーがチャック内への切粉、切削水浸入防止。
  • 標準ジョーの使用スクレーパーがボディ装着のため、特殊ジョーの使用不要で、設備コストを低減。
商品スペック
  • A(mm)：450
  • B(mm)：172
  • C(mm)：380
  • D(mm)：285.775
  • E(mm)：62
  • F(mm)：6
  • G(mm)：235.0
  • H(mm)：330.2
  • K(mm)：6-M24
  • L(mm)：26
  • M(mm)：43
  • N(mm)：108(Max)/100(Min)
  • O(mm)：48.75(Max)/23.25(Min)
  • P(mm)：91(Max)/56(Min)
  • Q(mm)：50
  • R(mm)：25.5
  • S(mm)：55
  • T(mm)：M30
  • U(mm)：5
  • V(mm)：60
  • W(mm)：6-M20
  • X(mm)：64
  • Y(mm)：135
  • 把握径(mm)：133[最小]/450[最大]
  • ジョーストローク(直径)(mm)：16
  • プランジャストローク(mm)：35
  • 許容最大入力(kN)：82
  • 最大静的把握力(kN)：247
  • 最高回転速度(min-1)：2600
  • 質量(kg)：166(標準ソフトジョー付)
  • 慣性モーメント(kg・m2)：4.1
  • 適合シリンダ：Y2035R/RE47
  • 許容最大油圧力(MPa)：3.2
  • 適合ジョー：SJ15N1(ソフトジョー)
  • 主軸端呼び：A2－15
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
