中央精機（株）微動回転スリムステージ RS 微動回転スリムステージ RS-317-R

中央精機（株）

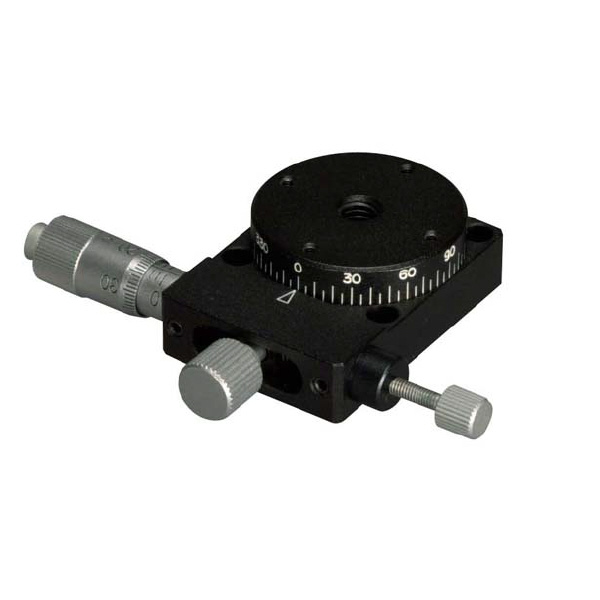

微動回転スリムステージ　ＲＳ－３１７－Ｒ

RoHS

商品アイコンについて

型番：RS-317-R
発注コード：LOH31
メーカー商品コード：RS-317-R
JANコード：4589937516939

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	¥20,000


注文単位	1個

※3/15 23:20 時点の情報です

用途	―
商品説明	各ステージ共にテーブル面をつかんで粗動360度回転可能です。微動送りが可能なユニットは、粗動クランプ後、微動が可能です。カメラ、センサなどの位置決め用途に広く利用いただけます。ステージ面の取り付けねじ穴とベース底面の取り付け穴位置に互換性があり、お客様の用途に合わせて自由な組み合わせが可能です。アルミ合金製のステージ本体により軽量化を実現しています。スリムタイプはステージ本体の厚さが15mmで重ね合わせる場合に低重心で大変重宝します。
商品スペック	種別：手動ステージ種類：回転ステージタイプ：逆マイクロ移動方向：回転方向ステージ面(mm)：Φ30 クランプ方式：複合クランプ操作部取付位置：逆マイクロ位置微動送り方式：CEH-6.5R(標準マイクロメータ) 移動量(°)：粗動360、微動±5 移動量/ツマミ1回転(°)：約1.36 目量：目盛読み2°/マイクロメータ式0.01mm(1目盛約0.027°) 移動ガイド：すり合わせ平行度(mm)：0.03 心円度(mm)：0.02 面振れ(mm)：0.02 耐荷重(N(kgf))：9.8(1) 質量(kg)：0.1 主要材質/表面処理：アルミ合金/黒アルマイト梨地 RoHS指令対応状況：RoHS指令適合品使用環境温度(℃)：10～40 使用環境湿度(%RH)：20～80 備考：スリムタイプ(厚さ15mm)
注意事項	取扱説明書、外観図面(2D/3D)データはホームページ≪http://www.chuo.co.jp≫Web製品カタログよりダウンロードできます。ステージに取り付ける部品の平面精度にご注意下さい。ステージによって、構造上取り付ける部品の平面精度が良く出ていないと、ステージへ悪影響を及ぼし、本来の精度が発揮できない場合があります。ステージへの部品などの取り付けは、テーブルを手などで押えて行ってください。移動ガイドに許容以上の負荷がかかりますとガイドに傷が付き、精度が低下します。ステージへの部品などの取り付けを先に行い、ステージの取り付けを後に行うことをお勧めします。手動ステージをご使用の際は、使用環境にもご注意ください。温度の極端に高いところや低いところ、温度変化の激しいところ、ほこりの多いところなどでの使用は避けください。
内容品・付属品	―
原産国	―
特記事項	―
