中央精機（株）透過型微動回転ステージ RS 透過型微動回転ステージ RS-111T

中央精機（株）

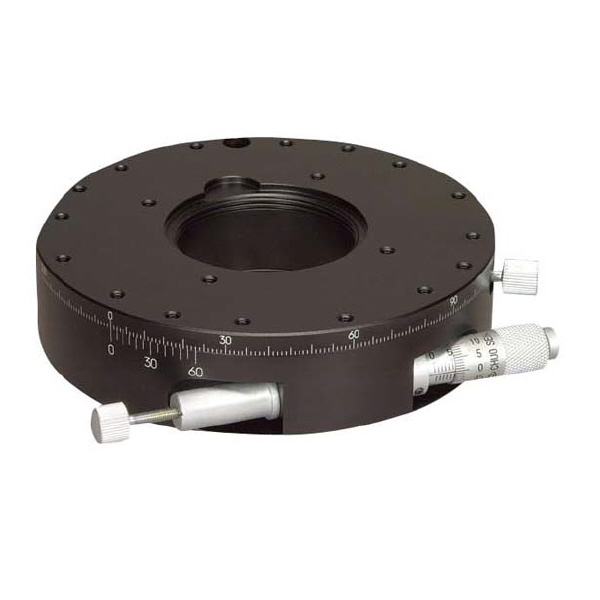

透過型微動回転ステージ　ＲＳ－１１１Ｔ

商品アイコンについて

型番：RS-111T
発注コード：LOH13
メーカー商品コード：RS-111T
JANコード：4589937516793

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	\41,000


注文単位	1個

※10/30 23:30 時点の情報です

用途	―
商品説明	移動ガイドにすり合わせを使用した透過型の回転ステージです。テーブル面をつかんで粗動360度回転可能です。微動は粗動クランプの上、マイクロメータヘッドで行います。粗動と微動両方のクランプをすることで、任意の位置で固定できます。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。ステージ面の取り付けねじ穴とベース底面の取り付け穴位置に互換性があり、お客様の用途に合わせて自由な組み合わせが可能です。アルミ合金製のステージ本体により軽量化を実現しています。ステージ面の中心に透過穴がありますので、光軸やセンター出しなど透過用途での使用に適しています。
商品スペック	種別：手動ステージ種類：回転ステージタイプ：標準マイクロ移動方向：回転方向ステージ面(mm)：Φ125 クランプ方式：複合クランプ操作部取付位置：標準位置微動送り方式：CMH-13FM(標準マイクロメータ) 移動量(°)：粗動360、微動±5 移動量/ツマミ1回転(°)：約0.55 目量：バーニヤ読み5′/マイクロメータ式0.01mm(1目盛約0.011°) 移動ガイド：すり合わせ平行度(mm)：0.05 心円度(mm)：0.05 面振れ(mm)：0.03 耐荷重(N(kgf))：29.4(3) 質量(kg)：1 主要材質/表面処理：アルミ合金/黒アルマイト梨地 RoHS指令対応状況：- 使用環境温度(℃)：10～40 使用環境湿度(%RH)：20～80 備考：透過穴
注意事項	ステージに取り付ける部品の平面精度にご注意下さい。ステージによって、構造上取り付ける部品の平面精度が良く出ていないと、ステージへ悪影響を及ぼし、本来の精度が発揮できない場合があります。ステージへの部品などの取り付けは、テーブルを手などで押えて行ってください。移動ガイドに許容以上の負荷がかかりますとガイドに傷が付き、精度が低下します。ステージへの部品などの取り付けを先に行い、ステージの取り付けを後に行うことをお勧めします。手動ステージをご使用の際は、使用環境にもご注意ください。温度の極端に高いところや低いところ、温度変化の激しいところ、ほこりの多いところなどでの使用は避けください。
内容品・付属品	―
原産国	―
特記事項	―
