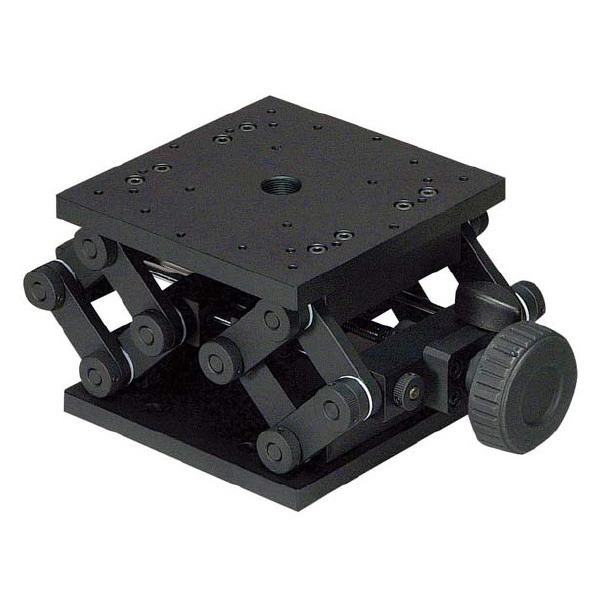

中央精機（株）ラボジャッキ LV ラボジャッキ LV-151-2

中央精機（株）

ラボジャッキ　ＬＶ－１５１－２

RoHS

商品アイコンについて

型番：LV-151-2
発注コード：LNZ84
メーカー商品コード：LV-151-2
JANコード：4589937514874

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	\120,000


注文単位	1個

※10/30 23:30 時点の情報です

用途	―
商品説明	パンタグラフ方式を採用した昇降型Z軸ステージです。他の精密ステージより耐荷重があり、重いワークでも搭載可能です。レーザー発信器、各種実験治具などの粗位置決め用途に広く利用いただけます。機構上、ステージが上昇する毎にハンドル1回転での移動量が少なくなります。ステージ面の取り付けねじ穴とベース底面の取り付け穴位置に互換性があり、お客様の用途に合わせて自由な組み合わせが可能です。
商品スペック	種別：手動ステージ種類：ラボジャッキ移動方向：Z軸1方向ステージ面(mm)：125×125 クランプ方式：割締め式送り方式：パンダグラフ方式移動量(mm)：0～40 移動量/ハンドル1回転(mm)：移動位置5mm付近約2.1/移動位置10mm付近約1.9/移動位置15mm付近約1.6/移動位置20mm付近約1.4/移動位置25mm付近約1.2/移動位置30mm付近約1.0/移動位置35mm付近約0.7/移動位置40mm付近約0.5 目量：- 耐荷重(N(kgf))：147(15) 質量(kg)：5.5 主要材質/表面処理：鋼材/硬質黒色クロム使用環境温度(℃)：10～40 使用環境湿度(%RH)：20～80
注意事項	取扱説明書、外観図面(2D/3D)データはホームページ≪http://www.chuo.co.jp≫Web製品カタログよりダウンロードできます。ステージに取り付ける部品の平面精度にご注意下さい。ステージによって、構造上取り付ける部品の平面精度が良く出ていないと、ステージへ悪影響を及ぼし、本来の精度が発揮できない場合があります。ステージへの部品などの取り付けは、テーブルを手などで押えて行ってください。移動ガイドに許容以上の負荷がかかりますとガイドに傷が付き、精度が低下します。ステージへの部品などの取り付けを先に行い、ステージの取り付けを後に行うことをお勧めします。手動ステージをご使用の際は、使用環境にもご注意ください。温度の極端に高いところや低いところ、温度変化の激しいところ、ほこりの多いところなどでの使用は避けください。
内容品・付属品	―
原産国	―
特記事項	―
